Vista anteriore sinistra
ARDF o ADF per scansione fronte-retro a passata singola
(L'illustrazione mostra l'ADF che esegue la scansione fronte-retro in una singola passata.)
Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.
Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
L'ARDF esegue la scansione di entrambe le facciate di un originale contemporaneamente.
L'ADF con scansione fronte-retro a passaggio singolo esegue la scansione di entrambe le facciate di un originale contemporaneamente.
Vetro di esposizione
Posizionare gli originali a faccia in giù.
Fori di ventilazione
Evitano il surriscaldamento.
Pannello di controllo
Vedere Guida ai nomi e alle funzioni del pannello di controllo della macchina (quando si utilizza il pannello operativo standard) o Guida a nomi e funzioni del pannello di controllo della macchina (quando si utilizza lo Smart Operation Panel).
Interruttore di alimentazione principale
Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, aprire lo sportello dell'interruttore di alimentazione principale e accenderlo.
Vassoio interno 1
Copie, fax e stampe vengono consegnati qui.
Sportello anteriore
Aprire per accedere all'interno della macchina.
Vassoi carta (vassoio 1-2)
Caricare qui la carta.
Vassoi carta inferiori
Caricare qui la carta.

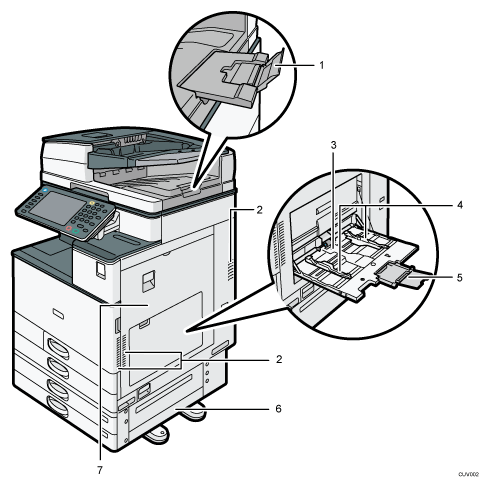

Vista anteriore destra
Estensione dell'ADF
Tirare l'estensione per sostenere la carta di grande formato.
Fori di ventilazione
Evitano il surriscaldamento.
Vassoio bypass
Utilizzarlo per copiare o stampare su lucidi, etichette adesive, carta traslucida e carta che non può essere caricata nei vassoi carta.
Guide della carta
Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.
Estensione
Estrarre l'estensione quando si caricano fogli più grandi del formato A4 , 81/2 × 11 nel vassoio bypass.
Sportello destro inferiore
Aprire questo sportello quando si verifica un inceppamento carta.
Sportello destro
Aprire questo sportello quando si verifica un inceppamento carta.
Vista posteriore sinistra
Fori di ventilazione
Evitano il surriscaldamento.
Dopo un lavoro di stampa di grosse dimensioni è possibile che la ventola all'interno dei fori di ventilazione continui a funzionare per raffreddare la macchina. Per dettagli, vedere Risoluzione dei problemi.
