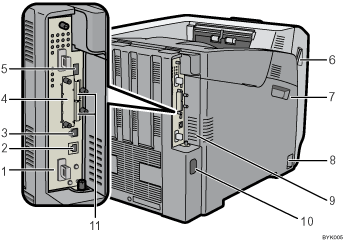

Esterno: Vista posteriore

Scheda controller

Estrarre per installare componenti opzionali quali un'unità di memoria o il disco fisso della stampante. Collegare i cavi, quali il cavo USB e il cavo Ethernet nei rispettivi connettori.

Porta Ethernet

Utilizzare un cavo di interfaccia di rete per collegare la stampante a una rete.

Porta USB B

Utilizzare un cavo USB per connettere la stampante ad un computer.

Slot per schede di interfaccia opzionali

Inserire in questo slot un'unità d'interfaccia Wireless LAN opzionale, una scheda Ethernet Gigabit o una scheda interfaccia 1284.

Porta USB A

Utilizzare un cavo USB per collegare la stampante alla fotocamera digitale.

Leve di apertura sportello anteriore

Tirare queste leve verso il lato anteriore della stampante per aprire lo sportello anteriore.

Sportello sinistro

Aprire questo sportello quando si sostituisce l'unità tamburo, l'unità di trasferimento o la vaschetta recupero toner.

Interruttore di alimentazione

Utilizzare questo interruttore per accendere e spegnere la stampante.

Fori di ventilazione

Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione. Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

Il filtro antipolvere deve essere sostituito regolarmente per una manutenzione corretta.

Sostituire il filtro antipolvere quando appaiono i messaggi seguenti:

• “Sost.richiesta:Unit.fus.”

Sostituire contemporaneamente il filtro antipolvere e l'unità di fusione.

Connettore di alimentazione

Collegare qui il cavo di alimentazione della stampante. Inserire l'altra estremità del cavo in una presa di corrente.

Slot scheda SD

Rimuovere lo sportello e installare qui le schede SD. Installare l'unità di sicurezza di sovrascrittura dei dati, la scheda NetWare o la scheda di stampa diretta della fotocamera nello slot superiore. Installare la scheda VM o la scheda di crittografia HDD nello slot inferiore.
