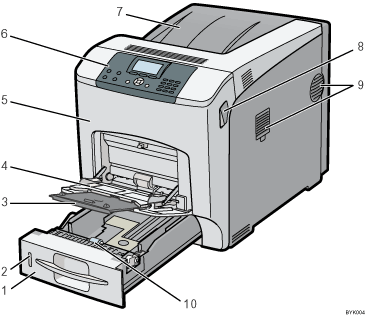

Esterno: Vista anteriore

Vassoio di alimentazione carta standard (Vassoio 1)

Possono essere caricati fino a 550 fogli di carta comune.

Indicatore di carta rimanente

Indica la quantità approssimativa di carta rimanente nel vassoio.

Estensione vassoio bypass

Estrarre questo quando si carica un foglio di larghezza superiore ad A5 sul vassoio bypass.

Vassoio bypass

Possono essere caricati fino a 100 fogli di carta comune.

Sportello anteriore

Aprire lo sportello anteriore per sostituire l'unità di fusione o il rullo di trasferimento, oppure per rimuovere la carta inceppata.

Pannello di controllo

Contiene i tasti per il comando della stampante e un display su cui viene visualizzato lo stato della stampante.

Vassoio standard / Sportello superiore

Nel funzionamento normale, le stampe sono impilate sullo sportello superiore, che funge da vassoio di uscita standard. Aprire questo sportello per sostituire il toner.

Leve di apertura sportello anteriore

Tirare queste leve verso il lato anteriore della stampante per aprire lo sportello anteriore.

Fori di ventilazione

Sul lato destro della stampante sono presenti due fori di ventilazione. Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione. Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

Il filtro antipolvere deve essere sostituito regolarmente per una manutenzione corretta.

Sostituire il filtro antipolvere quando appaiono i messaggi seguenti:

• “Sost.richiesta:Unit.fus.”

Sostituire contemporaneamente il filtro antipolvere e l'unità di fusione.

Rullo di alimentazione carta

Assicura che venga introdotto un solo foglio per volta. Se si verifica un'introduzione di più fogli, pulire con cura il rullo di alimentazione carta.
