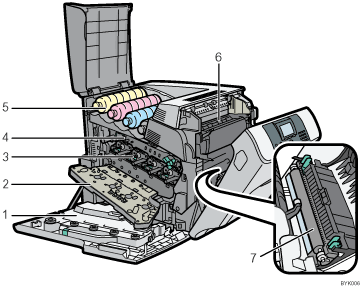

Interno

Vaschetta recupero toner

Raccoglie il toner di scarto nel corso della stampa.

Sostituire la vaschetta recupero toner se viene visualizzato sul display il messaggio che ne chiede la sostituzione.

• “Vasch.rec.toner piena”

Sportello interno

Aprire questo sportello quando si sostituisce l'unità tamburo o l'unità di trasferimento.

Unità tamburo

A partire da sinistra le unità tamburo sono posizionate nel seguente ordine: giallo (Y), magenta (M), ciano (C) e nero (K). Sostituire la corrispondente unità tamburo quando sul display sono visualizzati i messaggi seguenti:

• “Sost.richiesta:PCU:Nero”

• “Sost.richiesta:PCU:Colore”

Unità di trasferimento

Sostituire l'unità di trasferimento quando vengono visualizzati i seguenti messaggi:

• “Sost.richiesta:Trasf.int”

Sostituire contemporaneamente l'unità di trasferimento e il rullo di trasferimento.

Toner

A partire da sinistra le cartucce del toner sono installate nell'ordine: giallo (Y), magenta (M), ciano (C) e nero (K). Sostituire la corrispondente cartuccia quando sul display sono visualizzati i messaggi seguenti:

• “ Aggiung.toner<K,C,M,Y>”

Unità di fusione

Sostituire l'unità di fusione quando sul display vengono visualizzati i messaggi seguenti:

• “Sost.richiesta:Unit.fus.”

Sostituire contemporaneamente l'unità di fusione e il filtro antipolvere.

Rullo di trasferimento

Sostituire il rullo di trasferimento quando sul display vengono visualizzati i messaggi seguenti:

• “Sost.richiesta:Trasf.int”

Sostituire contemporaneamente il rullo di trasferimento e l'unità di trasferimento.
