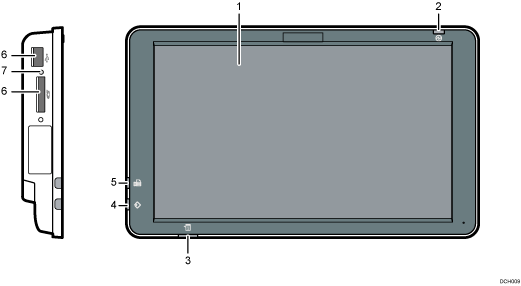

ส่วนประกอบแผงควบคุมการปฏิบัติงานเครื่อง

หน้าจอแสดงผล

แผงควบคุมระบบสัมผัสที่แสดงไอคอน ปุ่ม ปุ่มลัด และ Widget ของคุณสมบัติต่างๆ ซึ่งจะนำไปยังหน้าจอของฟังก์ชันและแอปพลิเคชัน อีกทั้งยังแสดงข้อมูลเกี่ยวกับสถานะการทำงานและข้อความอื่นๆ โปรดดู วิธีการใช้หน้าจอ [Home] และ วิธีการใช้แอปพลิเคชันแต่ละรายการ

Main power indicator

ไฟสัญญาณจะติดเมื่อเครื่องเปิดอยู่ จะกะพริบช้าๆ เมื่อเครื่องอยู่ในภาวะ Sleep mode และจะติดเมื่ออยู่ใน Fusing Unit Off mode ด้วย

ไฟแสดงถานะการทำงานของตัวเครื่อง

แสดงสถานะการทำงานของเครื่อง ไฟจะติดเมื่อเกิดข้อผิดพลาดหรือหมึกหมด

Data In indicator (โหมด fax และ printer)

ไฟจะกะพริบเมื่อได้รับงานพิมพ์หรือ LAN-Fax จากคอมพิวเตอร์ อ่านได้ที่ แฟกซ์และการพิมพ์

Fax indicator

แสดงสถานะของฟังก์ชันแฟกซ์ ไฟจะกะพริบเมื่อมีการรับ-ส่งเอกสาร และจะติดเมื่อมีการรับแฟกซ์แบบ Confidential หรือ Substitute Reception

ช่องเสียบอุปกรณ์บันทึกข้อมูลแบบพกพา

ใช้สำหรับเสียบ SD Card หรือ USB memory สำหรับรายละเอียด โปรดดูที่ "การใส่/การถอด SD Card" หรือ "การใส่/การถอดอุปกรณ์หน่วยความจำแบบแฟลช" สำหรับผู้ที่ใช้งานครั้งแรก

ไฟสัญญาณแสดงการเชื่อมต่อกับอุปกรณ์ฯ

ไฟจะติดเมื่อมีการเสียบ SD Card ที่ช่องเสียบอุปกรณ์บันทึกข้อมูลแบบพกพา ไฟจะกระพริบเมื่อมีการเข้าถึง SD Card
