Kopieën kunnen op de volgende manieren gevouwen worden: Z-vouw, Halve vouw, Briefvouw nr buit, Briefvouw nr binn, Dub. parall. vouw en Venstervouw.
U kunt de volgende soorten papier niet gebruiken met deze functie:
Multivouweenheid
Briefpapier
Transparanten
Tabbladen
Halfdoorschijnend papier
Etiketten (stickervellen)
Enveloppen
Doorschrijfpapier
Booklet Finisher SR5100*1/SR5120
Transparanten
Tabbladen
Halfdoorschijnend papier
Etiketten (stickervellen)
Enveloppen
Doorschrijfpapier
*1 U kunt Booklet Finisher SR5100 alleen gebruiken met apparaten van type 1.
Papier dat wordt ingevoerd vanuit de tussenvoegeenheid kan worden gevouwen.
Het kopiëren zal stoppen, als het aantal kopieën de capaciteit van de lade overschrijdt. Wanneer dit gebeurt, moet u de kopieën uit de vouwlade verwijderen om het kopiëren te kunnen hervatten. De finisher voert automatisch het maximum aantal gevouwen vellen uit in de boekjeslade van de finisher.
De bedrukte kant van het papier kan af en toe bevlekt raken met toner of kan zwarte strepen bevatten, afhankelijk van het papier en de omgevingsomstandigheden waarin het apparaat zich bevindt.
De afdrukkwaliteit op de vouwlijnen kan verminderd zijn. Dit wordt veroorzaakt door barsten in de gefuseerde toner. Er kan ook oppervlakteverlies plaatsvinden bij een aantal papiertypen. Druk een testvel af, voordat u met de afdruksessie begint om mogelijke verspilling te voorkomen.
De capaciteit van de vouwlade of finisherlade kan verschillen, afhankelijk van de vouwinstellingen en de kwaliteit van het papier.
Voor meer informatie over welke papierformaten en -gewichten kunnen worden gevouwen, zie Specificaties.
U kunt de terugvouwpositie opgeven in [Systeeminstellingen]. Voor meer informatie over het aanpassen van de terugvouwpositie, zie Apparaatbeheer.
Z-vouw
Maakt twee parallelle vouwen, waarvan er één naar binnen en één naar buiten is gericht.
Richting van het origineel en de positie van de Z-vouw
Plaats alle originelen in de ADF in de richting waarin ze normaal kunnen worden gelezen. Houd voor de glasplaat dezelfde richting aan, maar plaats het origineel dan met de bedrukte zijde naar beneden.
Origineelrichting |
Origineel op de glasplaat geplaatst |
Origineel in ADF geplaatst |
Vouwrichting*1 |
|
|---|---|---|---|---|
Rechts vouwen
|
|
|
|
|
Vouwen onderkant
|
|
|
|
|
*1 In de tabel hierboven ziet u de posities van de Z-vouw. De richting van het papier geeft niet de uitvoerrichting aan.
Om de functie Z-vouw te gebruiken, moet u de Z-vouw ondersteuningslade installeren. Voor meer informatie over hoe u de Z-vouw ondersteuningslade moet instellen, zie Voorbereiding.
Druk op [Uitvoer/Aangepaste functie/Finisher].

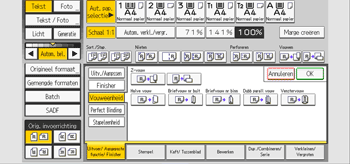

Druk op [Vouweenheid].
Selecteer de vouwrichting en druk vervolgens op [OK].
Plaats de originelen en druk vervolgens op de [Start]-knop.
Gevouwen kopieën die worden afgeleverd in de vouweenheidlade, kunnen worden gestapeld met hun vouw open. Als dit gebeurt, dan zal dit niet van invloed zijn op de positie van de vouwen en worden de kopieën nog steeds in de juiste volgorde afgeleverd. Gestapelde kopieën kunnen gemakkelijk gescheiden worden in de volgorde waarin ze afgeleverd zijn. Configureer het apparaat zodanig dat de gevouwen kopieën in de bovenste lade of staffellade van de finisher bezorgd worden. Hiermee voorkomt u dat hun gevouwen secties elkaar overlappen.
Verwijder de Z-vouw-ondersteuningslade als u kopieën laat afleveren in de finisher staffellade of de lade van de vouweenheid zonder de Z-vouw-functie te gebruiken. Als u de Z-vouw ondersteuningslade niet verwijdert, worden afdrukken niet correct gestapeld.
U kunt kopieën met een Z-vouw stapelen. Voor meer informatie over het papierformaat van kopieën met een Z-vouw en het aantal vellen dat kan worden geniet, zie Specificaties.
Zelfs als u originelen van verschillende formaten in de ADF plaatst, kan het geschikte kopieerpapierformaat automatisch geselecteerd worden en in een z-vouw gevouwen worden d.m.v. de Gemengde formaten-modus en Autom. pap.sel-functie.
Als u originelen met een ander formaat kopieert, zoals A3 en A4 (11 × 17 en 81/2 × 11), gebruikt u deze functie met de modus Gemengde formaten. Kopieën van een groot origineel krijgen een Z-vouw en krijgen hetzelfde formaat als de kopie van het kleine origineel. Voor meer informatie over de papierformaten die u in combinatie kunt gebruiken, zie Specificaties.
Als u deze functie gebruikt met de modi 1-zijdig
2-zijdig en Gemengde formaten, zorg er dan altijd voor dat de originelen van ieder formaat in even aantallen zijn. Als u een oneven aantal originelen plaatst, moet u blanco vellen toevoegen om het aantal even te maken.
Afhankelijk van de instellingen voor Z-vouwen is het mogelijk dat u de functie Geroteerd kopiëren niet kunt gebruiken.
Voor meer informatie over het aantal kopieën met een Z-vouw dat in de finisherladen kan worden gestapeld, zie Specificaties.
De capaciteit van de lade kan variëren afhankelijk van de papierconditie.
Zelfs als u [Tekstzijde boven] heeft geselecteerd voor [Uitv. tekstzijde omh. methode in Glasmodus] in Gebruikerstools, worden de kopieën afgeleverd met de tekstzijde naar beneden toe gericht. Voor meer informatie, zie Voorbereiding.
Halve vouw
Maakt een enkele, halve vouw om twee gelijke delen te creëren.
De toets die in stap 2 wordt weergegeven, verschilt afhankelijk van de geïnstalleerde opties.
Wanneer de multi-vouweenheid is geïnstalleerd: [Vouweenheid]
Wanneer Booklet Finisher SR5100*1/SR5120 is geïnstalleerd: [Finisher]
*1 U kunt Booklet Finisher SR5100 alleen gebruiken met apparaten van type 1.
Druk op [Uitvoer/Aangepaste functie/Finisher].
Selecteer [Vouweenheid] of [Finisher].

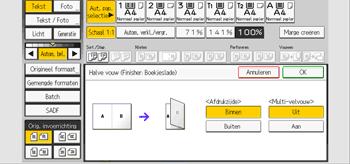

Druk op [Halve vouw].
Druk op [Wijzigen] als u bij stap 2 [Vouweenheid] selecteert.
Selecteer van de op het scherm weergegeven items de items die u nodig heeft.
Druk twee keer op [OK].
Plaats de originelen en druk vervolgens op de [Start]-knop.
De lade waarin gevouwen kopieën worden afgeleverd, verschilt afhankelijk van de geïnstalleerde opties.
Bij gebruik van de multivouweenheid: in de lade van de vouweenheid
Wanneer u Booklet Finisher SR5100*1/SR5120 gebruikt: naar de lade van de boekjesfinisher
Het maximum aantal vellen dat door de multi-velvouwfunctie kan worden gevouwen, hangt af van de geïnstalleerde opties.
Bij gebruik van de multivouweenheid: maximaal 3 vellen
Wanneer u Booklet Finisher SR5100*1/SR5120 gebruikt: tot zes vellen
*1 U kunt Booklet Finisher SR5100 alleen gebruiken met apparaten van type 1.
U kunt de volgende functies niet gebruiken:
Perforeren
Nieten
Als u de functie Multi-velvouw inschakelt (door deze in te stellen op [Aan]), wordt ook de functie Sorteren automatisch toegepast.
De functie Gemengde formaten is niet beschikbaar wanneer de functie Multi-velvouw is ingeschakeld.
Als de functie Boekje of Tijdschrift is geselecteerd, dan hebben de instellingen van die functies voorrang.
U kunt Zijrand snijden gebruiken als u Halve vouw selecteert onder [Finisher]. Voor meer informatie over Zijrand snijden, zie Nieten.
Briefvouw naar buiten
Maakt twee vouwen om drie gelijke delen te creëren (eerste deel vouwt naar binnen, laatste deel vouwt naar buiten).
Als u de functie Briefvouw nr buit en de functie Multi-velvouw gelijktijdig wilt gebruiken, moeten de Z-vouw ondersteuningslade voor de multivouweenheid en de uitvoereenheid voor briefvouw naar buiten zijn geïnstalleerd. Voor meer informatie over hoe u deze instellingen kunt configureren, zie Voorbereiding.
Druk op [Uitvoer/Aangepaste functie/Finisher].
Druk op [Vouweenheid].

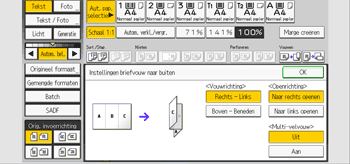

Druk op [Briefvouw nr buit].
Druk op [Wijzigen].
Selecteer van de op het scherm weergegeven items de items die u nodig heeft.
Druk twee keer op [OK].
Plaats de originelen en druk vervolgens op de [Start]-knop.
Gevouwen kopieën worden alleen in de multivouweenheid afgeleverd.
U kunt de volgende functies niet gebruiken:
Perforeren
Nieten
De functie Multi-velvouw kan maximaal drie vellen tegelijkertijd vouwen.
Als u de functie Multi-velvouw inschakelt (door deze in te stellen op [Aan]), wordt ook de functie Sorteren automatisch toegepast.
De functie Gemengde formaten is niet beschikbaar wanneer de functie Multi-velvouw is ingeschakeld.
Verkreukelen kan gebeuren wanneer Briefvouw naar buiten wordt toegepast op B4 JIS
, 81/2 × 14 of grotere vellen. In sommige gevallen moet u misschien gebruikmaken van A4 vellen of kleiner wanneer er gevouwen wordt in combinatie met de verkleiningsfunctie.Als de functie Boekje of Tijdschrift is geselecteerd, dan hebben de instellingen van die functies voorrang.
Briefvouw naar binnen
Maakt twee vouwen om drie gelijke delen te creëren (buitenste delen binnen gevouwen).
Druk op [Uitvoer/Aangepaste functie/Finisher].
Druk op [Vouweenheid].

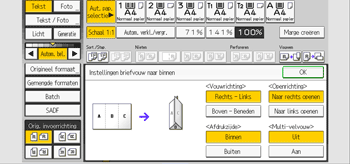

Druk op [Briefvouw nr binn].
Druk op [Wijzigen].
Selecteer van de op het scherm weergegeven items de items die u nodig heeft.
Druk twee keer op [OK].
Plaats de originelen en druk vervolgens op de [Start]-knop.
Gevouwen kopieën worden alleen in de multivouweenheid afgeleverd.
U kunt de volgende functies niet gebruiken:
Perforeren
Nieten
De functie Multi-velvouw kan maximaal drie vellen tegelijkertijd vouwen.
Als u de functie Multi-velvouw inschakelt (door deze in te stellen op [Aan]), wordt ook de functie Sorteren automatisch toegepast.
De functie Gemengde formaten is niet beschikbaar wanneer de functie Multi-velvouw is ingeschakeld.
Als u de Multi-velvouwfunctie met briefvouw naar binnen gebruikt op het B5 JIS papierformaat, dan zullen de gevouwen vellen een ander formaat hebben dan de vellen gevouwen met de Multi-velvouwfunctie.
Multi-velvouw is niet toegepast
Multi-velvouw is wel toegepast
Verkreukelen kan gebeuren wanneer Briefvouw naar buiten wordt toegepast op B4 JIS
, 81/2 × 14 of grotere vellen. In sommige gevallen moet u misschien gebruikmaken van A4 vellen of kleiner wanneer er gevouwen wordt in combinatie met de verkleiningsfunctie.Als de functie Boekje of Tijdschrift is geselecteerd, dan hebben de instellingen van die functies voorrang.
Dubbele parallelle vouw
Maakt twee parallelle vouwen om vier delen te creëeren (middenlijn hoofdvouw, dubbele delen gevouwen).
Druk op [Uitvoer/Aangepaste functie/Finisher].
Druk op [Vouweenheid].

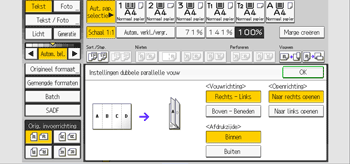

Druk op [Dubb parall vouw].
Druk op [Wijzigen].
Selecteer van de op het scherm weergegeven items de items die u nodig heeft.
Druk twee keer op [OK].
Plaats de originelen en druk vervolgens op de [Start]-knop.
Gevouwen kopieën worden alleen in de multivouweenheid afgeleverd.
U kunt de volgende functies niet gebruiken:
Perforeren
Nieten
Als de functie Boekje of Tijdschrift is geselecteerd, dan hebben de instellingen van die functies voorrang.
Venstervouw
Maakt drie vouwen om vier gelijke delen te creëen (middenlijn hoofdlijn, buitenste delen vouwen naar binnen zonder te overlappen).
Druk op [Uitvoer/Aangepaste functie/Finisher].
Druk op [Vouweenheid].

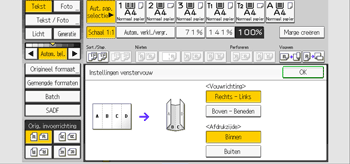

Druk op [Venstervouw].
Druk op [Wijzigen].
Selecteer van de op het scherm weergegeven items de items die u nodig heeft.
Druk twee keer op [OK].
Plaats de originelen en druk vervolgens op de [Start]-knop.
Gevouwen kopieën worden alleen in de multivouweenheid afgeleverd.
U kunt de volgende functies niet gebruiken:
Perforeren
Nieten
Verkreukelen kan gebeuren wanneer Briefvouw naar buiten wordt toegepast op B4 JIS
, 81/2 × 14 of grotere vellen. In sommige gevallen moet u misschien gebruikmaken van A4 vellen of kleiner wanneer er gevouwen wordt in combinatie met de verkleiningsfunctie.Als de functie Boekje of Tijdschrift is geselecteerd, dan hebben de instellingen van die functies voorrang.
