Wanneer u een beeldpositie op zijde 2 wilt uitlijnen met een beeldpositie op zijde 1 die is aangepast, zie Uitlijnen van de beeldpositie op zijde 2 met die op zijde 1 (met gebruik van een mal om de beeldpositie op zijde 1 en 2 uit te lijnen).
<Als er aangepast papier wordt gebruikt>
Voer de oplossing uit beschreven in "(a) Aanpassen van de beeldschuinte", "(b) Aanpassen van de beeldpositie (wanneer speciaal papier wordt gebruikt)", "(c) Aanpassen van de vergroting (over de invoerrichting)" en vervolgens "(d) Aanpassen van de vergroting (in de invoerrichting)".
<Als er geen aangepast papier wordt gebruikt>
Voer de oplossing uit beschreven in "(a) Aanpassen van de beeldschuinte", "(e) Aanpassen van de beeldpositie (wanneer geen speciaal papier wordt gebruikt)".
U kunt van alle andere soorten papier dan speciaal papier niet de verticale vergroting en de horizontale vergroting aanpassen. Daarom wordt het aanbevolen om het type papier dat gebruikt wordt als speciaal papier vooraf te registreren.
Wanneer er handmatige aanpassingen of aanpassingen met behulp van een sjabloon worden uitgevoerd, zelfs als 1103: [Feedbackcorrectie afbeeldingspositie] ingesteld is op [Detectiemarkering: Achterzijde] of [Detectiemarkering: Voor- & achterzijde], kunnen de aanpassingen de afbeeldingspositie mogelijk niet corrigeren. Wanneer u 1103: [Feedbackcorrectie afbeeldingspositie] gebruikt terwijl [Detectiemarkering: Achterzijde] of [Detectiemarkering: Voor- en achterzijde] is ingesteld, is automatische aanpassing van afbeeldingspositie vereist.
(a) Aanpassen van de afbeeldingsschuinte
Pas de verticale helling van de afbeelding aan.
Druk de afbeelding in zwart-wit af.
Controleer de richting van de schuinte.
Ga naar de groep [Apparaat: Afbeeldingspositie] in het menu [Aanpassingsinstellingen voor operators] en pas de waarde aan bij 0105: [Aanpassing haaksheid].

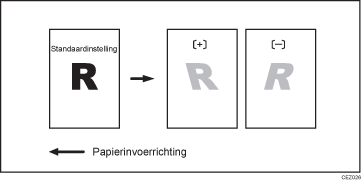

Druk op [+] om de afbeelding tegen de klok in te hellen of op [－] om hem met de klok mee te hellen.
Druk de afbeelding in zwart-wit af. Controleer de schuinte van de afbeelding. Wanneer het probleem zich blijft voordoen, verhoogt u de waarde licht.
Voer kleurenregistratie uit.
Bij het uitvoeren van de kleurenregistratie zal de aanpassing van zwart ook worden toegepast op cyaan, magenta, geel en de speciale kleur.
Voor meer informatie over kleurenregistratie, zie de handleiding Onderhoud en beheer die met het apparaat wordt meegeleverd.
Bij 0105: [Aanpassing haaksheid] kunt u de afbeeldingspositie op zijde 1 en 2 niet afzonderlijk aanpassen.
U kunt het papier niet schuintrekken met 0105: [Aanpassing haaksheid]. Voor meer informatie over het aanpassen van de schuinte van het papier, zie Scheef papier.
Wanneer het moeilijk is om de afbeeldingspositie op het afgedrukte vel te controleren en aan te passen, druk dan één zijde af van het formaat dat wordt gebruikt in Uitlijnen van de beeldpositie op zijde 2 met die op zijde 1 (met gebruik van een mal om de beeldpositie op zijde 1 en 2 uit te lijnen).
(b) Pas de afbeeldingspositie aan (wanneer er speciaal papier wordt gebruikt)
Pas de verticale en horizontale afbeeldingspositie zo aan dat het midden (A) van de bovenrand van de afbeelding is uitgelijnd met het registratiemerkteken.
Bij [Geavanceerde instellingen] voor het aangepaste papier dat u gebruikt, selecteert u 1104: [Kloof afbeeldingspositie] en past u de afbeeldingspositie aan.
[Haaks op invoer] van [Afbeeldingspositie: Zijde 2]
[Langs invoer] van [Afbeeldingspositie: Zijde 2]
Voor meer informatie over het opgeven van instellingen in het menu [Aanpassingsinstellingen voor operators] en het menu [Geavanceerde instellingen], zie Handleiding menu aanpassingsonderdelen.
Als het probleem zich blijft voordoen nadat u de instelling op de laagste en hoogste waarden heeft uitgeprobeerd, neem dan contact op met uw servicevertegenwoordiger.
Wanneer het moeilijk is om de afbeeldingspositie op het afgedrukte vel te controleren en aan te passen, druk dan één zijde af van het formaat dat wordt gebruikt in Uitlijnen van de beeldpositie op zijde 2 met die op zijde 1 (met gebruik van een mal om de beeldpositie op zijde 1 en 2 uit te lijnen).
(c) Pas de vergroting aan (over de invoerrichting)
Pas de horizontale vergroting aan om de breedte tussen de voorste en achterste hoeken (B) aan de bovenrand van de afbeelding aan te passen.
Bij [Geavanceerde instellingen] voor het aangepaste papier dat u gebruikt, selecteert u 1104: [Kloof afbeeldingspositie] en past u de waarde bij [Haaks op invoer] van [Afbeeldingsvergroting: Zijde 2] aan.
Druk op [+] om te vergroten en op [-] om te verkleinen.
Wanneer het moeilijk is om de afbeeldingspositie op het afgedrukte vel te controleren en aan te passen, druk dan één zijde af van het formaat dat wordt gebruikt in Uitlijnen van de beeldpositie op zijde 2 met die op zijde 1 (met gebruik van een mal om de beeldpositie op zijde 1 en 2 uit te lijnen).
(d) Pas de vergroting aan (in de invoerrichting)
Pas de verticale vergroting aan om de lengte (positie van (C)) van de afbeelding aan te passen.
Bij [Geavanceerde instellingen] voor het aangepaste papier dat u gebruikt, selecteert u 1104: [Kloof afbeeldingspositie] en past u de waarde bij [Langs invoer] van [Afbeeldingsvergroting: Zijde 2] aan.
Druk op [+] om te vergroten en op [-] om te verkleinen.
Wanneer het moeilijk is om de afbeeldingspositie op het afgedrukte vel te controleren en aan te passen, druk dan één zijde af van het formaat dat wordt gebruikt in Uitlijnen van de beeldpositie op zijde 2 met die op zijde 1 (met gebruik van een mal om de beeldpositie op zijde 1 en 2 uit te lijnen).
(e) Pas de beeldpositie aan (wanneer geen speciaal papier wordt gebruikt)
Pas de verticale en horizontale afbeeldingspositie zo aan dat het midden (A) van de bovenrand van de afbeelding is uitgelijnd met het registratiemerkteken.
In de groep [Apparaat: Afbeeldingspositie] in het menu [Aanpassingsinstellingen voor operators] past u de afbeeldingspositie aan.
0101: [Afbeeldingspositie: Haaks op invoer: Zijde 1]
0102: [Afbeeldingspositie: Haaks op invoer: Zijde 2]
0103: [Afbeeldingspositie: Langs invoer: Zijde 1]
0104: [Afbeeldingspositie: Langs invoer: Zijde 2]
Voor meer informatie over het opgeven van instellingen in het menu [Aanpassingsinstellingen voor operators] en het menu [Geavanceerde instellingen], zie Handleiding menu aanpassingsonderdelen.
Als het probleem zich blijft voordoen nadat u de instelling op de laagste en hoogste waarden heeft uitgeprobeerd, neem dan contact op met uw servicevertegenwoordiger.
Wanneer het moeilijk is om de afbeeldingspositie op het afgedrukte vel te controleren en aan te passen, druk dan één zijde af van het formaat dat wordt gebruikt in Uitlijnen van de beeldpositie op zijde 2 met die op zijde 1 (met gebruik van een mal om de beeldpositie op zijde 1 en 2 uit te lijnen).
