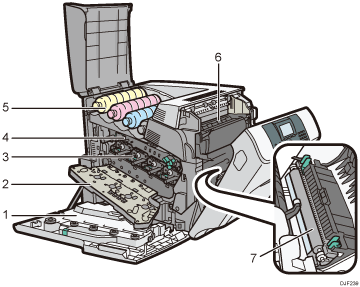

Interno: vista frontale
Precedente
Vaschetta recupero toner
Raccoglie il toner di scarto durante la stampa.
Sostituire la vaschetta recupero toner, se viene visualizzato sul display il messaggio che ne chiede la sostituzione.
Per informazioni sui messaggi visualizzati sullo schermo quando occorre sostituire i consumabili, vedere Sostituzione di altri consumabili.
Sportello interno
Aprire questo sportello quando si sostituisce l'unità tamburo o l'unità di trasferimento.
Unità tamburo
A partire da sinistra le unità tamburo sono posizionate nel seguente ordine: giallo (Y), magenta (M), ciano (C) e nero (K).
Per informazioni sui messaggi visualizzati sullo schermo quando occorre sostituire i consumabili, vedere Sostituzione di altri consumabili.
Unità di trasferimento
Sostituire contemporaneamente l'unità di trasferimento e il rullo di trasferimento.
Per informazioni sui messaggi visualizzati sullo schermo quando occorre sostituire i consumabili, vedere Sostituzione di altri consumabili.
Toner
A partire da sinistra le cartucce del toner sono installate nell'ordine: giallo (Y), magenta (M), ciano (C) e nero (K).
Per informazioni sui messaggi visualizzati sullo schermo quando occorre sostituire i consumabili, vedere Aggiunta del toner (cartuccia di stampa).
Unità di fusione
Sostituire contemporaneamente l'unità di fusione e il filtro antipolvere.
Per informazioni sui messaggi visualizzati sullo schermo quando occorre sostituire i consumabili, vedere Sostituzione di altri consumabili.
Rullo di trasferimento
Sostituire contemporaneamente il rullo di trasferimento e l'unità di trasferimento.
Per informazioni sui messaggi visualizzati sullo schermo quando occorre sostituire i consumabili, vedere Sostituzione di altri consumabili.
