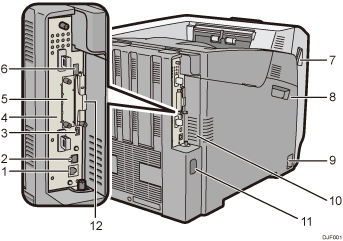

Esterno: vista posteriore

Porta Ethernet

Utilizzare un cavo di interfaccia di rete per collegare la stampante a una rete.

Porta USB B

Utilizzare un cavo USB per connettere la stampante ad un computer.

Porta USB H (porta riservata al tecnico dell'assistenza)

Non utilizzare questa porta.

Scheda controller

Estrarre per installare componenti opzionali quali un'unità di memoria o il disco fisso della stampante. Collegare i cavi, come il cavo USB e il cavo Ethernet, nei rispettivi connettori.

Slot scheda di interfaccia opzionale

È possibile inserire delle schede di interfaccia opzionali.

Inserire una scheda di interfaccia wireless LAN, una scheda di interfaccia IEEE 1284 o una scheda server dispositivo USB opzionali.

Porta USB A

Consente di collegare dispositivi esterni, quali una fotocamera digitale, un dispositivo di autenticazione tramite scheda, ecc.

Leve di apertura dello sportello anteriore

Tirare queste leve verso il lato anteriore della stampante per aprire lo sportello anteriore.

Sportello sinistro

Aprire questo sportello quando si sostituisce l'unità tamburo, l'unità di trasferimento o la vaschetta recupero toner.

Interruttore di alimentazione principale

Utilizzare questo interruttore per accendere e spegnere la stampante.

Per informazioni dettagliate su come spegnere la stampante, vedere Spegnere l'alimentazione.

Fori di ventilazione

Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione.

Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

Il filtro antipolvere deve essere sostituito regolarmente per una manutenzione corretta.

Connettore di alimentazione

Collegare il cavo di alimentazione alla stampante. Inserire l'altra estremità del cavo in una presa elettrica.

Slot schede di espansione

Togliere il coperchio per installare le schede SD.
