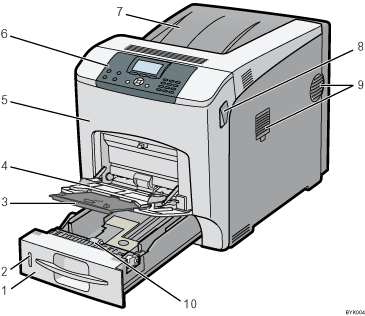

Esterno: vista anteriore

Vassoio 1

Possono essere caricati fino a 550 fogli di carta comune.

Per informazioni sul formato e sul tipo di carta utilizzabile, vedere Specifiche dei formati carta e Specifiche dei tipi carta.

Indicatore carta rimanente

Indica la quantità approssimativa di carta ancora presente nel vassoio.

Estensione per il vassoio bypass

Estrarre l'estensione quando si caricano fogli di formato A5 o superiore nel vassoio bypass.

Vassoio bypass

Possono essere caricati fino a 100 fogli di carta comune.

Per informazioni sul formato e sul tipo di carta utilizzabile, vedere Specifiche dei formati carta e Specifiche dei tipi carta.

Sportello anteriore

Aprire lo sportello anteriore per sostituire l'unità di fusione o il rullo di trasferimento oppure per rimuovere la carta inceppata.

Pannello di controllo

Per dettagli, vedere Guida a nomi e funzioni del pannello di controllo.

Vassoio standard/Sportello superiore

Durante il normale funzionamento le stampe sono impilate sullo sportello superiore, che funge da vassoio di uscita standard. Aprire questo sportello per sostituire il toner.

Leve di apertura dello sportello anteriore

Tirare queste leve verso il lato anteriore della stampante per aprire lo sportello anteriore.

Fori di ventilazione

Sul lato destro della stampante sono presenti due fori di ventilazione. Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione. Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

Il filtro antipolvere deve essere sostituito regolarmente per una manutenzione corretta.

Sostituire il filtro antipolvere quando viene visualizzato il seguente messaggio:

“Sost.richiesta:Unit.fus.”

Sostituire contemporaneamente il filtro antipolvere e l'unità di fusione.

Rullo di alimentazione carta

Assicura che venga introdotto un solo foglio per volta. Se si verifica un'introduzione di più fogli, pulire con cura il rullo di alimentazione carta.
