Οδηγός για τα εξαρτήματα (κυρίως Βόρεια Αμερική)

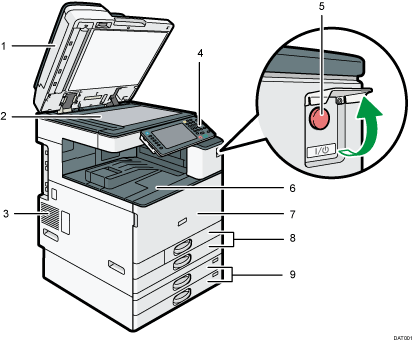

Μπροστινή αριστερή όψη

1. ADF

   Χαμηλώστε τον ADF πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στη πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

2. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

3. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

4. Πίνακας ελέγχου

   Ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (κατά τη χρήση του Βασικού Πίνακα Λειτουργιών) ή στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (Κατά τη χρήση του Smart Operation Panel).

5. Κεντρικός διακόπτης ρεύματος

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης ρεύματος πρέπει να είναι ανοιχτός. Εάν είναι κλειστός, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και ανοίξτε το διακόπτη.

6. Εσωτερικός δίσκος 1

   Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

7. Μπροστινό καπάκι

   Ανοίξτε το για να έχετε πρόσβαση στο εσωτερικό του μηχανήματος.

8. Δίσκοι χαρτιού (Δίσκοι 1–2)

   Τοποθετήστε χαρτί εδώ.

9. Κάτω δίσκοι χαρτιού

   Τοποθετήστε χαρτί εδώ.

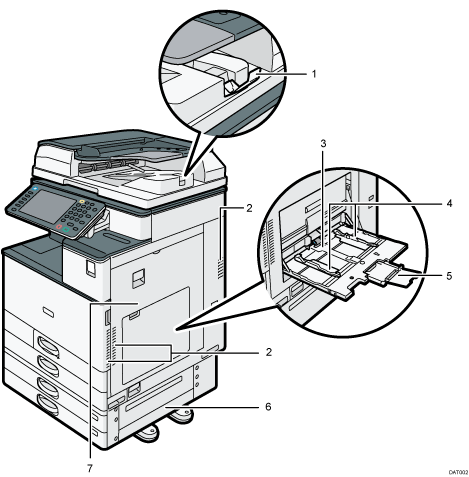

Μπροστινή και δεξιά όψη

1. Προέκταση του ADF

   Τραβήξτε αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.

2. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

3. Πλαϊνός δίσκος τροφοδοσίας

   Χρησιμοποιείται για φωτοαντιγραφή ή εκτύπωση σε διαφάνειες OHP, αυτοκόλλητες ετικέτες και χαρτί που δεν μπορεί να τοποθετηθεί σε δίσκους χαρτιών.

4. Οδηγοί χαρτιού

   Όταν τοποθετείτε χαρτί στον πλαϊνό δίσκο τροφοδοσίας (Bypass), ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

5. Προέκταση

   Όταν τοποθετείτε φύλλα μεγαλύτερα από A4 ή 8¹/₂ × 11 στον πλαϊνό δίσκο, τραβήξτε προς τα έξω την προέκταση.

6. Κάτω δεξί καπάκι

   Όταν μπλοκάρει χαρτί, ανοίξτε αυτό το καπάκι.

7. Δεξί καπάκι

   Όταν μπλοκάρει χαρτί, ανοίξτε αυτό το καπάκι.

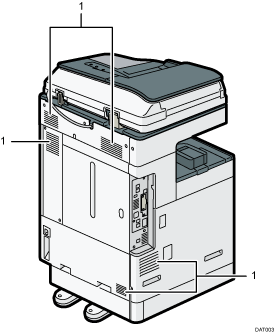

Πίσω και αριστερή όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.
