Collegamento all'interfaccia Gigabit Ethernet
Precedente
Questa sezione descrive come collegare il cavo di interfaccia Ethernet alla porta Gigabit Ethernet.
|
Se l'interruttore di alimentazione principale è acceso, spegnerlo.
Utilizzare i seguenti cavi Ethernet.
Se si utilizza 100BASE-TX/10BASE-T:
Cavo UTP (Unshielded Twisted Pair) o cavo STP (Shielded Twisted Pair) di categoria 5 o superiore
Se si utilizza 1000BASE-T:
Cavo UTP (Unshielded Twisted Pair Cable) o cavo STP (Shielded Twisted Pair Cable) di categoria 5e o superiore

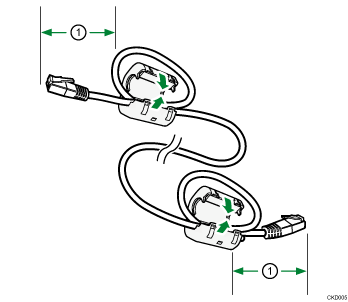

Fare un anello a 3 cm (1,2 pollici) dalla fine del cavo Ethernet e attaccare il nucleo in ferrite incluso a ogni anello, come mostrato.
Accertarsi che l'interruttore di alimentazione principale della macchina sia spento.
Collegare il cavo di interfaccia Ethernet alla porta Gigabit Ethernet.
Collegare l'altra estremità del cavo di interfaccia Ethernet ad un dispositivo di connessione di rete, come un hub.
Accendere l'interruttore di alimentazione principale della macchina.
Indicatore (arancione)
Quando è in funzione 100BASE-TX, il LED di colore arancione è acceso. Quando è in funzione 10BASE-T o se la macchina non è collegata alla rete, il LED è spento.
Indicatore (verde)
Quando è in funzione 10BASE-T, il LED di colore verde è acceso. Quando è in funzione 100BASE-TX o se la macchina non è collegata alla rete, il LED è spento.
Indicatori (arancione e verde)
I LED sono entrambi accesi quando è in funzione la trasmissione 1000BASE-T.
Utilizzare un cavo di interfaccia Ethernet che supporti la "Velocità Ethernet". Se si seleziona [Selez.automatica] per "Velocità Ethernet", utilizzare un cavo di interfaccia Ethernet che supporti 1000BASE-T.
Prima di collegare il cavo, verificare il tipo di spina.
Potrebbe essere impossibile collegare il cavo se si usa un tipo di spina o un convertitore di interfaccia del cavo non comuni.
Non tirare con forza il cavo quando è collegato. Per evitare che i cavi siano tirati incidentalmente, sistemare i cavi collegati al computer in modo che nessuno vi passi sopra.
Quando si carica la carta nella posizione bypass, la carta viene trasferita nel retro della macchina. Accertarsi che i cavi siano disposti in modo da non interferire con la carta. Se i cavi sono disposti in modo non corretto, la carta può incepparsi nel bypass o può arricciarsi.
Per ulteriori dettagli su come accendere l'interruttore principale, vedere le Informazioni sulla macchina.
Per dettagli su come installare il driver della stampante, vedere la Guida all'installazione del driver.
