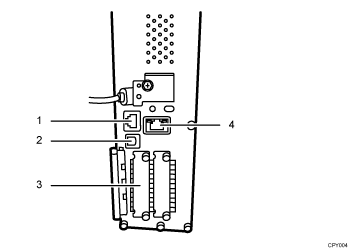

Questa sezione spiega come individuare l'interfaccia della macchina e collegare la macchina in base all'ambiente di rete.
|
Porta 10BASE-T/100BASE-TX
Porta per collegare il cavo 10BASE-T o 100BASE-TX
Utilizzare questa interfaccia per collegare la macchina alla rete.
Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
Slot A
Installare in questo slot una scheda di interfaccia opzionale Wireless LAN.
Unità interfaccia Wireless LAN: richiesta se si desidera collegare questa macchina a una wireless LAN. Se installata nello Slot A, questa unità consente di collegare la macchina a una wireless LAN IEEE 802.11 a o IEEE 802.11 b/g.
È possibile installare una scheda opzionale in questo slot a seconda della modalità di gestione macchina.
Porta Gigabit Ethernet (opzionale)
Porta per collegare il cavo 1000BASE-T, 100BASE-TX o 10BASE-T
Utilizzare questa interfaccia per collegare la macchina alla rete.
Le porte Ethernet e Gigabit Ethernet non possono essere utilizzate contemporaneamente. Se è installata la scheda Gigabit Ethernet, collegare il cavo Ethernet alla porta sulla scheda Gigabit Ethernet. La comunicazione con la macchina non riesce se i cavi sono connessi a entrambe le porte contemporaneamente.
Il cavo USB è già stato inserito nella porta USB della macchina. Non rimuoverlo. Nel caso venga rimosso, non saranno più riconosciuti SD/USB del pannello di controllo, e potrebbero danneggiarsi i supporti e i dati attualmente letti o scritti tramite SD/USB.
