Festplatte installieren

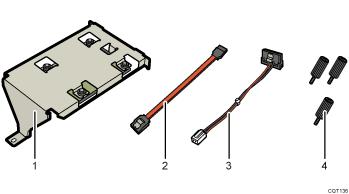

Den Kartoninhalt überprüfen.

Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Wandsteckdose.

Entfernen Sie die Schrauben, mit denen das Controller Board befestigt ist.

Die entfernten Schrauben werden später zur Befestigung des Controller Boards benötigt.

Das Controller Board am Griff festhalten und vorsichtig herausziehen.

Ziehen Sie die Controllerkarte ganz heraus und legen Sie sie auf einer ebenen Fläche ab, z. B. auf einem Tisch.

Installieren Sie die Festplatte in der abgebildeten Position.

Installieren Sie die Festplatte vorsichtig, wenn das SDRAM-Modul bereits installiert ist. Wenn die Festplatte in Kontakt mit dem SDRAM-Modul kommt, wird das Modul möglicherweise beschädigt.

Schließen Sie Flachband- und Netzkabel an der Festplatte an.

Hängen Sie die Montagewinkel der Festplatte in die Aufnahmen auf dem Controller Board-Platte ein.

Befestigen Sie die Festplatte mit zwei Schrauben an der Controller Board-Platte.

Befestigen Sie die Festplatte mit der übrigen Schraube am Controller Board.

Schließen Sie Flachband- und Netzkabel am Controller Board an.

Möchten Sie noch weitere Optionen auf dem Controller Board installieren, fahren Sie mit der Installation der nächsten Option fort, ohne das Controller Board einzuschieben.

Anweisungen zum Installieren des SDRAM-Moduls finden Sie unter Installieren des SDRAM-Moduls.

Anweisungen zum Installieren des Gigabit-Ethernet Boards finden Sie unter Gigabit-Ethernet Board installieren.

Setzen Sie das Controller Board in den Drucker ein und drücken Sie es vorsichtig bis zum Anschlag hinein.

Drücken Sie es mithilfe des Griffs fest in den Drucker. Es kann zu einer Störung des Druckers kommen, wenn das Controller Board nicht korrekt installiert ist.

Controller Board mithilfe der Schrauben am Drucker befestigen.
