Der Ethernetanschluss des Druckers ist nicht verfügbar, wenn das Gigabit-Ethernet-Board im Drucker installiert ist. Verwenden Sie stattdessen den Ethernetanschluss auf dem Gigabit-Ethernet-Board.

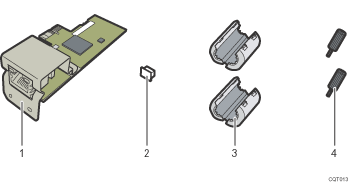

Den Kartoninhalt überprüfen.
Gigabit-Ethernet Board
Schutzkappe (1)
Ferritkerne (2)
Verwenden Sie die Ferritkerne, die im Lieferumfang enthalten sind, wenn Sie ein Ethernet-Kabel an das Board anschließen.
Schrauben (2)
Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Wandsteckdose.
Ziehen Sie das Kabel aus dem Ethernetanschluss heraus und decken diesen mit der Schutzkappe ab.
Lösen Sie die Schraube und entfernen Sie die Steckplatzabdeckung.
Die entfernte Abdeckung wird nicht mehr verwendet.
Entfernen Sie die Schrauben, mit denen das Controller Board befestigt ist.
Die entfernten Schrauben werden später zur Befestigung des Controller Boards benötigt.
Das Controller Board am Griff festhalten und vorsichtig herausziehen.
Ziehen Sie das Controller Board vollständig heraus und legen Sie es auf einer ebenen Fläche ab, z. B. auf einem Tisch.
Setzen Sie das Gigabit Ethernet-Board in der angegebenen Position ein.
Installieren Sie das Gigabit-Ethernet Board vorsichtig, wenn das SDRAM-Modul bereits installiert ist. Wenn das Gigabit-Ethernet Board mit dem SDRAM-Modul in Kontakt kommt, wird das SDRAM-Modul möglicherweise beschädigt.
Setzen Sie das Gigabit-Ethernet Board vorsichtig vertikal ein.
Drücken Sie das Gigabit-Ethernet Board bis zum Anschlag hinein und überprüfen Sie, ob es fest mit dem Controller Board verbunden ist.
Befestigen Sie das Gigabit-Ethernet Board mit den Schrauben an der Controller Board-Platte.
Setzen Sie das Controller Board in den Drucker ein und drücken Sie es vorsichtig bis zum Anschlag hinein.
Drücken Sie es mithilfe des Griffs fest in den Drucker. Es kann zu einer Störung des Druckers kommen, wenn das Controller Board nicht korrekt installiert ist.
Controller Board mithilfe der Schrauben am Drucker befestigen.
Prüfen Sie, ob die Karte korrekt installiert wurde, indem Sie die Konfigurationsseite ausdrucken. Wenn es korrekt installiert ist, wird auf der Konfigurationsseite für "Geräteverbindung" der Eintrag "Gigabit Ethernet Board" angezeigt. Informationen zum Drucken der Konfigurationsseite finden Sie unter Testdruck.
Falls das Board nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Bevor Sie die Gigabit-Ethernetkarte verwenden können, müssen Sie die Einstellungen über das Bedienfeld konfigurieren. Für nähere Informationen siehe Ethernet-Konfiguration.
