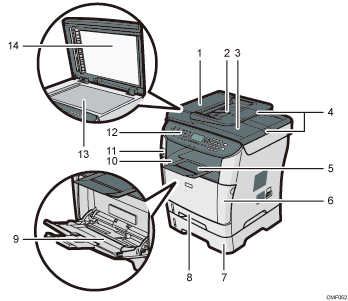

Elementy zewnętrzne: widok z przodu (model typu 1)

Pokrywa podajnika ADF (automatycznego podajnika dokumentów)

Pokrywę tę należy otworzyć, aby wyciągnąć zablokowane oryginały w podajniku ADF.

Kaseta na papier podajnika ADF

Należy w niej umieścić stosy oryginałów. Będą one podawane automatycznie. Kaseta ta mieści do 35 arkuszy zwykłego papieru.

Taca wyjściowa podajnika ADF

Na tacę tę dostarczane są oryginały zeskanowane w podajniku ADF.

Przedłużenie tacy podajnika ADF

Z przedłużenia tego należy skorzystać przy umieszczaniu papieru dłuższego niż format A4 w kasecie na papier podajnika ADF.

Prowadnice zatrzymujące

Ogranicznik ten należy unieść, aby zapobiec wypadnięciu papieru.

Pokrywa przednia

Pokrywę tę należy otworzyć przy wymianie zużytego modułu drukującego lub wyjmowaniu zablokowanego papieru.

Kaseta 2 (opcjonalna)

Kaseta ta mieści do 250 arkuszy zwykłego papieru.

Kaseta 1

Kaseta ta mieści do 250 arkuszy zwykłego papieru.

Taca ręczna

Kaseta ta mieści do 50 arkuszy zwykłego papieru.

Taca wyjściowa

Na tacę tę dostarczany jest wydrukowany papier. Można w niej umieścić do 125 arkuszy zwykłego papieru.

Port dysku flash USB

W porcie tym należy umieścić dysk flash USB, aby zapisać zeskanowane pliki podczas korzystania z funkcji Skanowanie do USB.

Panel operacyjny

Składa się on z ekranu i przycisków umożliwiających sterowanie urządzeniem.

Szyba ekspozycyjna

Na szybie należy umieszczać pojedyncze oryginały.

Pokrywa szyby ekspozycyjnej

Pokrywę należy otworzyć, aby umieścić oryginały na szybie ekspozycyjnej.
