Elementy zewnętrzne: widok z tyłu

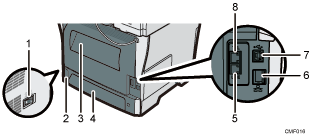

Ilustracja pokazująca ponumerowane odnośniki do elementów w widoku z tyłu

  1. Przełącznik zasilania

    Przełącznik ten służy do włączania i wyłączania zasilania urządzenia.

  2. Gniazdo zasilania

    Służy ono do podłączania kabla zasilającego do urządzenia.

  3. Tylna pokrywa

    Pokrywę tę należy otworzyć, aby usunąć zablokowany papier lub podczas drukowania kopert.

  4. Pokrywa tylna kasety 1

    Pokrywę tę należy usunąć przy ładowaniu papieru dłuższego niż format A4 do kasety 1.

  5. Łącze interfejsu analogowej linii G3

    Służy ono do podłączania linii telefonicznej.

  6. Port Ethernet

    Służy on do podłączania urządzenia do sieci przy użyciu kabla interfejsu sieciowego.

  7. Port USB

    Służy on do podłączania urządzenia do komputera przy użyciu kabla USB.

  8. Łącze telefonu zewnętrznego

    Służy ono do podłączania telefonu zewnętrznego.
