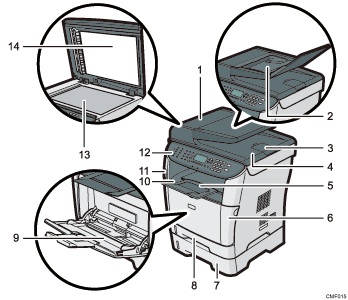

Elementy zewnętrzne: widok z przodu (model typu 2)

Pokrywa podajnika ARDF (automatycznego podajnika dokumentów dwustronnego)

Pokrywę tę należy otworzyć, aby wyciągnąć zablokowane oryginały w podajniku ARDF.

Kaseta na papier podajnika ARDF

Po otwarciu pokrywy w kasecie tej należy umieścić stosy oryginałów. Będą one podawane automatycznie. Kaseta ta mieści do 50 arkuszy zwykłego papieru.

Przedłużenie tacy wyjściowej podajnika ARDF

Z przedłużenia tego należy korzystać przy umieszczaniu papieru dłuższego niż format A4 w kasecie na papier podajnika ARDF.

Taca wyjściowa podajnika ARDF

Na tacę tę dostarczane są oryginały zeskanowane w podajniku ARDF.

Prowadnice zatrzymujące

Ogranicznik ten należy unieść, aby zapobiec wypadnięciu papieru.

Pokrywa przednia

Pokrywę tę należy otworzyć przy wymianie zużytego modułu drukującego lub wyjmowaniu zablokowanego papieru.

Kaseta 2 (opcjonalna)

Kaseta ta mieści do 250 arkuszy zwykłego papieru.

Kaseta 1

Kaseta ta mieści do 250 arkuszy zwykłego papieru.

Taca ręczna

Kaseta ta mieści do 50 arkuszy zwykłego papieru.

Taca wyjściowa

Na tacę tę dostarczany jest wydrukowany papier. Można w niej umieścić do 125 arkuszy zwykłego papieru.

Port dysku flash USB

W porcie tym należy umieścić dysk flash USB, aby zapisać zeskanowane pliki podczas korzystania z funkcji Skanowanie do USB.

Panel operacyjny

Składa się on z ekranu i przycisków umożliwiających sterowanie urządzeniem.

Szyba ekspozycyjna

Na szybie należy umieszczać pojedyncze oryginały.

Pokrywa szyby ekspozycyjnej

Pokrywę należy otworzyć, aby umieścić oryginały na szybie ekspozycyjnej.
