Wewnętrzne elementy składowe
Sekcja ta podaje nazwy i funkcje wewnętrznych elementów składowych.

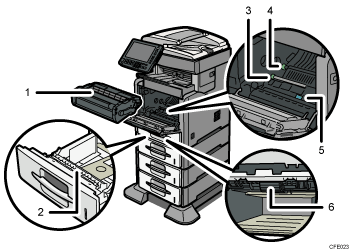

Widok z przodu i z lewej strony
Wkład drukujący
Zawiera toner oraz zespół światłoczuły.
Po wyświetleniu komunikatu “Wymagana wymiana kartridża.” należy wymienić kartridż.
Podkładka rozdzielająca papier
Zapewnia ona, że za każdym razem podawany jest tylko jeden arkusz papieru. Jeśli zdarza się podawanie wielu arkuszy, podkładkę separacji należy starannie oczyścić.
Rolka rejestracyjna
Podaje arkusze papieru w celu wykonania kopii lub wydruku. Należy zadbać o to, by w przypadku zabrudzenia niniejszej rolki dokonać jej czyszczenia.
Rolka transferowa
Po wyświetleniu komunikatu “Należy wymienić: zestaw eksploatacyjny” należy dokonać wymiany rolki.
Prowadnica
Otwórz niniejszy element, aby usunąć zacięty papier.
Rolka podawania papieru
Podaje arkusze papieru w celu wykonania kopii lub wydruku. Należy zadbać o to, by w przypadku zabrudzenia niniejszej rolki dokonać jej czyszczenia.

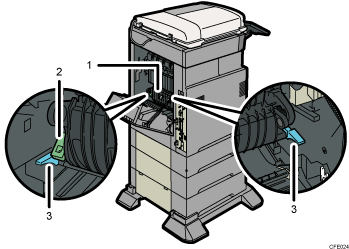

Widok z tyłu i z lewej strony
Zespół grzejny
Wtapia drukowane obrazy w papier.
Po wyświetleniu komunikatu “Należy wymienić: zestaw eksploatacyjny” należy dokonać wymiany zestawu.
Dźwignia kopert
Dźwignię tę należy unieść przy ładowaniu kopert do kaset 1
4 lub do tacy ręcznej.Dźwignie blokujące zespół grzejny
Podniesienie niniejszych dźwigni umożliwia wymianę zespołu grzejnego.
Aby uzyskać szczegółowe informacje na temat wymiany wkładu drukującego, rolki transferowej oraz zespołu grzejnego należy odwołać się do rozdziału "Wymiana części urządzenia".
