Zewnętrzne elementy składowe

Sekcja ta opisuje nazwy i funkcje zewnętrznych elementów składowych.

Ważne

  • Nie należy zasłaniać otworów wentylacyjnych przedmiotami znajdującymi się zbyt blisko lub opierającymi się o nie. W przypadku przegrzania urządzenia może nastąpić awaria.

Widok z przodu i z lewej strony

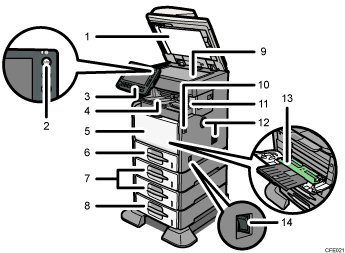

Ilustracja urządzenia głównego z numerowanymi odnośnikami

  1. ADF

    Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.

    Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo. Podajnik ten obsługuje również dwustronne oryginały.

  2. Przełącznik operacyjny

    Naciśnij, aby włączyć zasilanie (wskaźnik przełącznika operacyjnego zaświeci się). Aby wyłączyć zasilanie, naciśnij przełącznik ponownie (wskaźnik przełącznika operacyjnego zgaśnie). Patrz „Włączanie/wyłączanie zasilania”.

  3. Panel operacyjny

    Patrz „Panel operacyjny”.

  4. Taca wewnętrzna 1 (tylko typ 1 i 2)/ Taca przesuwna finiszera (tylko typ 3)

    (Na ilustracji przedstawiono tacę przesuwną finiszera.)

    Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

    Drukując na papierze o rozmiarze A4, 81/2 × 11 lub większym należy wysunąć przedłużenie tacy.

  5. Pokrywa przednia

    Otwórz, aby uzyskać dostęp do wnętrza urządzenia. Aby otworzyć, należy nacisnąć przycisk zwalniający pokrywę przednią.

  6. Kaseta 1

    Tutaj należy załadować papier stroną do zadrukowania skierowaną do dołu.

  7. Zespół kaset (opcja)

    Tutaj należy załadować papier stroną do zadrukowania skierowaną do dołu.

  8. Zespół kasety na papier z kółkami (opcja)

    Tutaj należy załadować papier stroną do zadrukowania skierowaną do dołu.

  9. Szyba ekspozycyjna

    Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.

  10. Przycisk zwalniający pokrywę przednią

    Naciśnij przycisk, aby otworzyć pokrywę przednią.

  11. Taca wewnętrzna 2 (tylko typ 2)/ finiszer (tylko typ 3)

    (Na ilustracji przedstawiono finiszer.)

    Jeśli taca wewnętrzna 2 zostanie wybrana jako taca wyjściowa, na nią będą wyprowadzane kopie, wydruki i faksy. Drukując na papierze o rozmiarze A4, 81/2 × 11 lub większym, należy wysunąć przedłużenie tacy wewnętrznej 2.

    Finiszer sortuje, układa w stos i zszywa arkusze papieru.

  12. Otwory wentylacyjne

    Maszynę należy chronić przed przegrzaniem.

  13. Taca ręczna

    Używana do wydruków na papierze zwykłym, papierze grubym, foliach przezroczystych, papierze na etykiety (etykiety samoprzylepne) oraz papierze o niestandardowych rozmiarach. Ładując do tacy ręcznej papier o rozmiarze A4, 81/2 × 11 lub większy, należy wysunąć przedłużenie tacy.

  14. Główny przełącznik zasilania

    Jeśli urządzenie nie działa po włączeniu przełącznika operacyjnego, sprawdź, czy główny wyłącznik zasilania jest włączony. Jeżeli jest wyłączony, włącz go. Patrz „Włączanie/wyłączanie zasilania”.

Widok z tyłu i z lewej strony

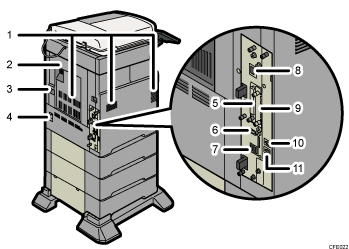

Ilustracja urządzenia głównego z numerowanymi odnośnikami

  1. Otwory wentylacyjne

    Maszynę należy chronić przed przegrzaniem.

  2. Pokrywa tylna

    Otwarcie tej pokrywy umożliwia usunięcie zaciętego papieru.

  3. Dźwignia pokrywy tylnej

    Dźwignię tę należy pociągnąć do góry w celu otwarcia pokrywy tylnej.

  4. Kabel zasilający

    Podłącz kabel zasilający do urządzenia we wskazanym miejscu. Drugi koniec kabla włóż bezpośrednio do położonego w pobliżu ściennego gniazda elektrycznego.

  5. Gniazdo karty SD

    Urządzenie posiada dwa gniazda karty SD. Włóż karty SD we wskazane miejsca.

  6. Port USB 2.0 [Typ B]

    Podłącz kabel interfejsu USB 2.0 [Typ B] we wskazanym miejscu.

  7. Interfejs hosta USB

    Podłącz kabel interfesju USB we wskazanym miejscu.

    Interfesju tego należy użyć w celu podłączenia drukarki do urządzenia autoryzacji karty.

  8. Port 10BASE-T/100BASE-TX

    Podłącz kabel 10BASE-T or 100BASE-TX we wskazanym miejscu.

  9. Gniazdo karty opcjonalnej

    W gnieździe tym można zainstalować kartę opcjonalną.

  10. Łącze telefonu zewnętrznego (wyposażenie standardowe dla typu 2, a opcjonalne dla typu 1 i 3)

    Podłącz telefon zewnętrzny we wskazanym miejscu.

  11. Łącze interfejsu G3 (wyposażenie standardowe dla typu 2, a opcjonalne dla typu 1 i 3)

    Podłącz linię G3 we wskazanym miejscu.
