Vnitřní součásti
Tato část popisuje názvy a funkce vnitřních součástí zařízení.

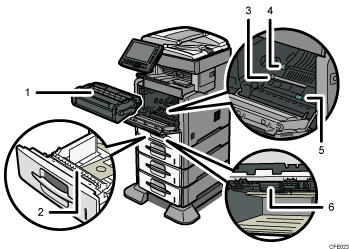

Pohled zepředu a zprava
Tisková kazeta
Obsahuje toner a jednotku fotoválce.
Když se objeví upozornění “Výměna tiskové kazety je nyní nutná”, jednotku vyměňte.
Třecí (frikční) podložka
Zajišťuje podávání pouze jednoho listu papíru současně. Dochází-li k podávání více listů současně, opatrně třecí podložku očistěte.
Podávací (registrační) váleček
Podává papír pro kopírování/tisk. Tento váleček musíte v případě znečištění očistit.
Přenosový váleček
Když se objeví upozornění“Vyžadována výměna: Sada údržby”, váleček vyměňte.
Vodící deska
Po jejím odklopení můžete vyjmout uvíznutý papír.
Váleček podavače papíru
Podává papír pro kopírování/tisk. Tento váleček musíte v případě znečištění očistit.

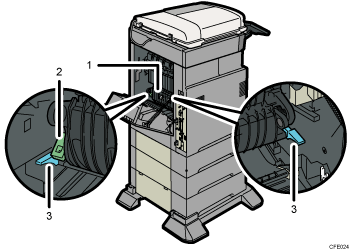

Pohled zleva zezadu
Zažehlovací jednotka
Zažehluje do papíru tištěný obraz.
Když se objeví upozornění “Vyžadována výměna: Sada údržby”, jednotku vyměňte.
Páčka na obálky
Tuto páčku nadzdvihněte při vkládání obálek do zásobníku 1
4 nebo do bočního zásobníku.Blokovací páčky pro zažehlovací jednotku
Při výměně zažehlovací jednotky zdvihněte tyto páčky.
Podrobnosti o tom, jak vyměnit tiskovou kazetu, přenosový váleček a zažehlovací jednotku, najdete v části „Výměna součástí zařízení“.
