Vnější součásti

Tato část popisuje názvy a funkce vnějších součástí.

Důležité

  • Nezakrývejte větrací otvory blízko položenými předměty ani o ně nic neopírejte. Pokud by došlo k přehřátí zařízení, mohla by se vyskytnout porucha.

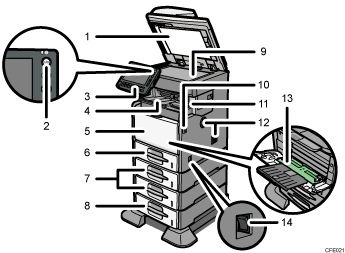

Pohled zepředu a zprava

Číslovaná ilustrace hlavní jednotky

  1. ADF

    Sklopte automatický podavač dokumentů (ADF) na originály umístěné na expozičním skle.

    Pokud do automatického podavače dokumentů (ADF) vložíte stoh originálů, ADF automaticky podá originály jeden po druhém. Tento podavač dokumentů může být použit pro oboustranné originály.

  2. Provozní spínač

    Stiskněte pro zapnutí napájení (indikátor provozního spínače se rozsvítí). Pro vypnutí napájení spínač znovu stiskněte (indikátor provozního spínače zhasne). Viz část "Zapínání/vypínání napájení".

  3. Ovládací panel

    Viz část "Ovládací panel".

  4. Vnitřní zásobník 1 (pouze typ 1 a 2)/ Posuvný zásobník finišeru (pouze typ 3)

    (Ilustrace znázorňuje posuvný zásobník finišeru.)

    Do něj jsou podávány kopie, výtisky a faxové zprávy.

    Při tisku na papíry formátu A4, 81/2 × 11" a větší vysuňte nástavec.

  5. Přední kryt

    Jeho otevřením získáte přístup k vnitřní části zařízení. Tento kryt otevřete stisknutím na tlačítko pro otevření předního krytu.

  6. Zásobník 1

    Papír zde vkládejte tiskovou stranou dolů.

  7. Jednotka zásobníku papíru (volitelná)

    Papír zde vkládejte tiskovou stranou dolů.

  8. Jednotka zásobníku papíru s podstavci (volitelný)

    Papír zde vkládejte tiskovou stranou dolů.

  9. Expoziční sklo

    Umístěte originály potištěnou stranou dolů.

  10. Tlačítko pro otevření předního krytu

    Stlačením tohoto tlačítka otevřete přední kryt.

  11. Vnitřní zásobník 2 (pouze typ 2)/ finišer (pouze typ 3)

    (Ilustrace zobrazuje finišer.)

    Jestliže vyberete vnitřní zásobník 2 jako výstupní, zhotovené kopie/tisky nebo faxové zprávy budou dodávány sem. Při tisku papíry formátu A4, 81/2 × 11" a větší vysuňte nástavec u vnitřního zásobníku 2.

    Finišer třídí, stohuje a sešívá více listů papíru.

  12. Větrací otvory

    Dbejte na to, aby se zařízení nepřehřívalo.

  13. Boční zásobník

    Používá se k tisku na normální papír, silný papír, OHP fólie, štítkový papír (lepící štítky) a papír uživatelského formátu. Při tisku na papíry formátu A4, 81/2 × 11" a větší vysuňte nástavec u bočního zásobníku.

  14. Hlavní spínač napájení

    Jestliže po zapnutí provozního spínače zařízení nepracuje, zkontrolujte, zda je zapnutý hlavní spínač. Pokud je vypnutý, zapněte jej. Viz část "Zapínání/vypínání napájení".

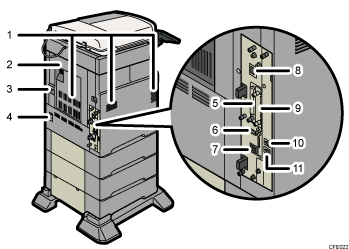

Pohled zleva zezadu

Číslovaná ilustrace hlavní jednotky

  1. Větrací otvory

    Dbejte na to, aby se zařízení nepřehřívalo.

  2. Zadní kryt

    Otevřete jej, potřebujete-li vyjmout uvíznutý papír.

  3. Páčka zadního krytu

    Zadní kryt otevřete vytáhnutím páčky nahoru.

  4. Konektor napájení

    Zde připojte napájecí kabel zařízení. Druhý konec kabelu zasuňte do nejbližší zásuvky ve zdi.

  5. Sloty pro SD kartu

    Jsou zde dva sloty pro SD karty. SD karty nainstalujte zde.

  6. Port pro USB 2.0 [Typ B]

    Zde připojte kabel pro rozhraní USB 2.0 [Typ B].

  7. Hostitelské rozhraní USB

    Zde připojte kabel pro rozhraní USB.

    Toto rozhraní použijte pro připojení zařízení pro ověřování (autentizaci) karet.

  8. Port 10BASE-T/100BASE-TX

    Kabel 10BASE-T nebo 100BASE-TX připojte zde.

  9. Slot pro volitelnou kartu

    Do tohoto slotu zasuňte volitelnou kartu.

  10. Konektor pro externí telefon (Standardní pro typ 2, volitelný pro typy 1 a 3)

    Externí telefon připojte zde.

  11. Konektor pro jednotku rozhraní G3 (Standardní pro typ 2, volitelný pro typy 1 a 3)

    Linku G3 připojte zde.
