Utsidan: Baksida

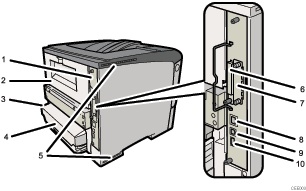

Bild på skrivare med numrerade detaljer

  1. Styrkort

    Dra ut kortet när du installerar tillval som SDRAM-modulen eller hårddisk till skrivaren. Anslut USB- och Ethernet-kablar till motsvarande kontakter.

  2. Baklucka

    Ta bort den för att byta fixeringsenhet.

  3. Anslutning för strömkabel

    Anslut strömkabeln till skrivaren här. Sätt in den andra änden i ett vägguttag i närheten.

  4. Papperskassettlucka

    Håller damm borta från pappret i kassetten.

  5. Ventilingång

    Förhindrar att skrivarens interna komponenter överhettas genom att suga in kall luft.

    Blockera inte ventilationsområdena. Det kan leda till problem pga att värme byggs upp inuti skrivaren.

  6. Platser för SD-kort

    Ta bort luckan och sätt i SD-kortet här.

  7. Kortplats gränssnittskort (tillval)

    Sätt i ett gränssnittskort (tillval) för trådlöst LAN, Gigabit Ethernet eller 1284 på den här kortplatsen.

  8. Ethernetport

    Använd en nätverkskabel för att ansluta skrivaren till nätverket.

  9. USB-port B

    Använd en USB-kabel för att ansluta skrivaren till en dator.

  10. USB-port A

    Anslut de valda USB-enheterna, t.ex. kortläsaren för verifiering, med en USB-kabel.
