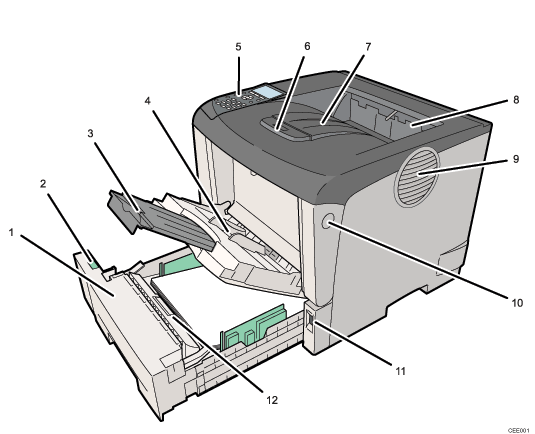

Utsidan: Framifrån

Standard papperskassett (Kassett 1)

Upp till 500 ark vanligt papper kan fyllas på.

Pappersformatsväljare

Använd denna väljare för att ställa in rätt pappersformat och matningsriktning för papperet i kassetten.

Förlängning till sidoinmatningsfack

Dra ut den här förlängningen när du fyller på papper i sidoinmatningsfacket som är längre än B5-format.

Sidoinmatningsfack

Upp till 100 ark vanligt papper kan fyllas på.

Se Papper som stöds av de olika kassetterna och Fylla på papper.

Kontrollpanel

Innehåller tangenter för styrning av skrivaren och en display som visar skrivarens status.

Förlängning till utmatningsfack

Dra ut förlängningen om pappret är längre än B5-format.

Standard utmatningsfack

Utskrifterna hamnar här med textsidan nedåt.

Pappersutmatningslucka

Öppna denna lucka för att ta bort felmatat papper.

Ventiler

För att förhindra att skrivaren överhettas släpps värme från inre komponenter ut genom dessa ventilationsöppningar. Om ventilationsöppningarna blockeras eller täpps till fungerar skrivaren eventuellt inte korrekt.

Knapp för att öppna frontluckan

Tryck på den här knappen för att öppna frontluckan.

Strömbrytare

Använd strömbrytaren för att slå på och stänga av skrivaren.

Friktionsdyna

Ser till att bara ett ark i taget matas in. Om den matar in flera ark på en gång, gör rent friktionsdynan varsamt. Om meddelandet “Byt:underhållskit” visas byter du ut friktionsdynan mot en ny.
