Insidan

Framsidan

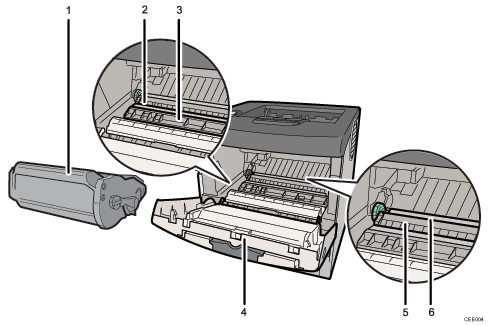

Bild på skrivare med numrerade detaljer

  1. Skrivarpatron

    Innehåller toner och trumenhet.

    När “Byt skrivarpatron.” visas på displayen byter du ut den.

    Se Byta skrivarpatron.

  2. Registreringsvals

    Matar in pappersark för utskrift. Rengör valsen om den blir smutsig.

    Se Rengöra registreringsvalsen.

  3. Guide

    Öppna denna lucka för att ta bort felmatat papper.

  4. Frontlucka

    Öppna denna för att komma åt skrivarens insida.

  5. Överföringsvalsens lucka

    Öppna denna för att byta överföringsvals.

  6. Överföringsvals

    När meddelandet “Byt:underhållskit” visas på displayen, ska du byta ut den här valsen.

Baksidan

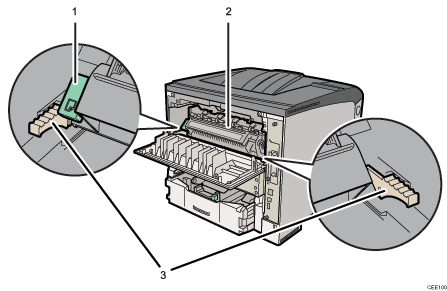

Bild på skrivare med numrerade detaljer

  1. Kuvertspak

    Använd den här spaken om kuvert blir skrynkliga vid utskriften. Om du höjer eller sänker spaken efter papprets tjocklek kan det förbättra utskriftskvaliteten.

  2. Fixeringsenhet

    Fixerar bilder på papper.

    När meddelandet “Byt:underhållskit” visas på displayen, ska du byta ut den här enheten.

  3. Låsspakar för fixeringsenheten

    Lyft på dessa spakar när du ska byta ut fixeringsenheten.
