Guida ai componenti
Questa sezione introduce i nomi e le funzioni dei componenti.
Non ostruire i fori di ventilazione posizionando oggetti nelle vicinanze o appoggiando oggetti contro di essi. Se la macchina si surriscalda si potrebbero verificare dei guasti.

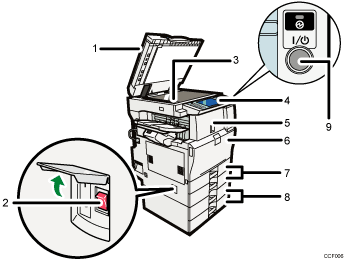

Vista anteriore sinistra
ADF
Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta. Questo ADF può essere utilizzato per originali fronte-retro.
Interruttore di alimentazione principale
Se la macchina non funziona dopo aver acceso l'interruttore di funzionamento, assicurarsi che l'interruttore di alimentazione principale sia acceso. Se è spento, accenderlo. Vedere "Accendere/Spegnere la macchina".
Vetro di esposizione
Posizionare gli originali a faccia in giù.
Pannello di controllo
Vedere "Pannello di controllo".
Vassoio interno 1 / Finisher (opzionale)
Copie, fax e stampe vengono consegnati qui.
(L'illustrazione mostra il finisher.)
Sportello anteriore
Aprire per accedere all'interno della macchina.
Vassoi carta (vassoio 1
2)Caricare la carta qui.
Vassoi carta inferiori (opzionali)
Caricare la carta qui.
Interruttore di funzionamento
Premere per accendere la macchina (l'indicatore di funzionamento si accende). Per spegnere, premere nuovamente (l'indicatore di funzionamento si spegne). Vedere "Accendere/Spegnere la macchina".

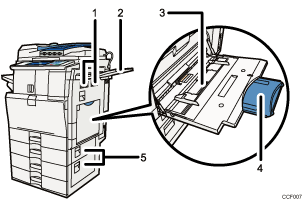

Vista anteriore destra
Fori di ventilazione
Evitano il surriscaldamento.
Vassoio destro (opzionale)
Vassoio bypass
Da usare per copie o stampe su lucidi, etichette adesive, buste e carta di formato personalizzato.
Estensione
Estrarre l'estensione quando si caricano fogli di formato superiore al formato A4
Sportello destro inferiore
Aprire questo sportello quando si verifica un inceppamento carta.
Vista posteriore sinistra
Fori di ventilazione
Evitano il surriscaldamento.
