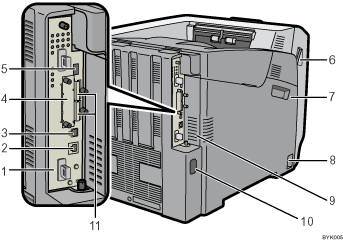

Außenansicht: Rückansicht

Controller Board

Ziehen Sie diese Baugruppe heraus, um Optionen wie Speichereinheit oder Druckerfestplatte zu installieren. Stecken Sie Kabel, wie z.B. das USB-Kabel und das Ethernetkabel, in ihre Anschlüsse ein.

Ethernetanschluss

Verwenden Sie ein Netzwerkkabel, um den Drucker an ein Netzwerk anzuschließen.

USB-Anschluss B

Verwenden Sie ein USB-Kabel, um den Drucker an einen Computer anzuschließen.

Optionale Schnittstellensteckplätze

Stecken Sie eine optionale Wireless-LAN-Schnittstelleneinheit, Gigabit-Ethernetkarte oder 1284-Schnittstellenkarte in diesen Steckplatz.

USB-Anschluss A

Verwenden Sie ein USB-Kabel, um den Drucker mit einer Digitalkamera zu verbinden.

Hebel zum Öffnen der vorderen Abdeckung (A)

Diese Hebel zum Öffnen der vorderen Abdeckung zur Vorderseite des Druckers ziehen.

Linke Abdeckung

Öffnen Sie diese Abdeckung beim Austauschen der Trommeleinheit, Transfereinheit oder des Resttonerbehälters.

Hauptschalter

Mit diesem Schalter schalten Sie den Drucker ein und aus.

Lüftungsschlitze

Zur Vermeidung von Überhitzung wird die Wärme von internen Komponenten durch diese Lüftungsschlitze abgeführt. Wenn diese Auslassöffnungen blockiert oder verstopft sind, kann es zu Störungen oder Unterbrechungen kommen.

Der Staubschutzfilter muss für die ordnungsgemäße Wartung regelmäßig gewechselt werden.

Tauschen Sie den Staubschutzfilter aus, wenn die folgende Meldung angezeigt wird:

• "Ersetzen:Fixiereinh."

Ersetzen Sie den Staubschutzfilter und die Fixiereinheit zusammen.

Netzanschluss

Schließen Sie das Netzkabel hier an den Drucker an. Stecken Sie das andere Ende des Kabel in eine Steckdose.

SD-Karten-Steckplätze

Entfernen Sie die Abdeckung und installieren Sie die SD-Karten. Installieren Sie die DataOverwriteSecurity-Einheit, die NetWare-Karte oder die Kamera-Direktdruckkarte im oberen Steckplatz. Installieren Sie die VM-Card oder die Festplatten-Verschlüsselungseinheit im unteren Steckplatz.
