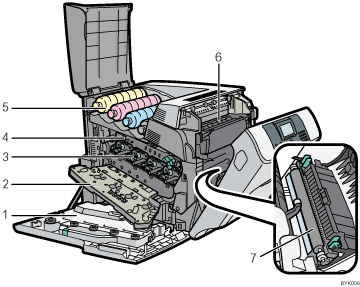

Innenraum

Resttonerbehälter

Sammelt den beim Drucken überschüssigen Toner auf.

Tauschen Sie den Resttonerbehälter aus, wenn eine diesbezügliche Meldung auf dem Display erscheint.

• "Resttonerbeh. voll"

Innere Abdeckung

Öffnen Sie diese Abdeckung beim Austauschen der Trommeleinheit oder der Transfereinheit.

Trommeleinheit

Von links gesehen sind die Trommeleinheiten in der Reihenfolge Gelb (Y), Magenta (M), Cyan (C) und Schwarz (K) angeordnet. Tauschen Sie die entsprechende Trommeleinheit aus, wenn die folgende Meldung angezeigt wird:

• "Ersetzen:PCU:Schwarz"

• "Ersetzen:PCU:Farbe"

Transfereinheit

Tauschen Sie die Transfereinheit aus, wenn die folgenden Meldung angezeigt wird:

• "Erset.:Zwisch.trans.ein."

Tauschen Sie die Transfereinheit und die Transferrolle zusammen aus.

Toner

Von links gesehen ist der Toner in der Reihenfolge Gelb (Y), Magenta (M), Cyan (C) und Schwarz (K) installiert. Tauschen Sie den entsprechenden Toner aus, wenn die folgenden Meldung angezeigt wird:

• " Toner nachfüll.<K,C,M,Y>."

Fixiereinheit

Tauschen Sie die Fixiereinheit aus, wenn die folgende Meldung angezeigt wird:

• "Ersetzen:Fixiereinh."

Tauschen Sie die Fixiereinheit und den Staubschutzfilter zusammen aus.

Transferrolle

Tauschen Sie die Transferrolle aus, wenn die folgende Meldung angezeigt wird:

• "Erset.:Zwisch.trans.ein."

Tauschen Sie die Transferrolle und die Transfereinheit zusammen aus.
