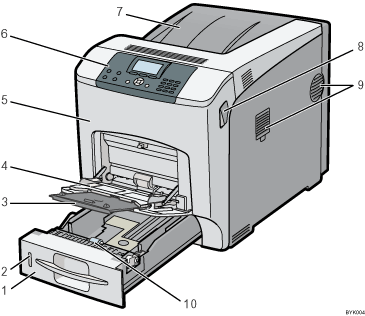

Außenseite: Vorderseite

Standardpapiereinzugsmagazin (Magazin 1)

Bis zu 550 Blatt Normalpapier können hier eingelegt werden.

Restpapieranzeige

Zeigt ungefähr an, wie viel Papier noch im Magazin ist.

Bypass-Verlängerung

Ziehen Sie diese Verlängerung heraus, wenn Sie ein Blatt in den Bypass einlegen, das größer als A5 ist.

Bypass

Bis zu 100 Blatt Normalpapier können hier eingelegt werden.

Vordere Abdeckung

Öffnen Sie die vordere Abdeckung, um die Fixiereinheit und die Transferrolle zu ersetzen, oder um gestautes Papier zu entfernen.

Bedienfeld

Enthält Tasten für die Bedienung des Druckers und ein Display, in dem der Druckerstatus angezeigt wird.

Standardmagazin / Obere Abdeckung

Im Normalbetrieb wird die Ausgabe auf der oberen Abdeckung gestapelt, die als Standardausgabefach dient. Öffnen Sie diese Abdeckung beim Austausch des Toners.

Hebel zum Öffnen der vorderen Abdeckung

Diese Hebel zum Öffnen der vorderen Abdeckung zur Vorderseite des Druckers ziehen.

Lüftungsschlitze

Auf der rechten Seite des Druckers befinden sich zwei Lüftungsschlitze. Zur Vermeidung von Überhitzung wird die Wärme von internen Komponenten durch diese Lüftungsschlitze abgeführt. Wenn diese Auslassöffnungen blockiert oder verstopft sind, kann es zu Störungen oder Unterbrechungen kommen.

Der Staubschutzfilter muss für die ordnungsgemäße Wartung regelmäßig gewechselt werden.

Tauschen Sie den Staubschutzfilter aus, wenn die folgende Meldung angezeigt wird:

• "Ersetzen:Fixiereinh."

Ersetzen Sie den Staubschutzfilter und die Fixiereinheit zusammen.

Papiereinzugsrolle

Damit wird sichergestellt, dass immer nur ein Blatt Papier gleichzeitig eingezogen wird. Werden mehrere Blätter eingezogen, die Papiereinzugsrolle sorgfältig reinigen.
