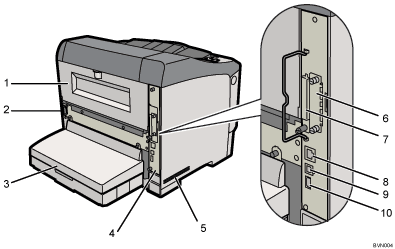

Esterno: Vista posteriore
Questa sezione contiene i nomi dei diversi componenti sul lato posteriore e sul lato sinistro della stampante e ne illustra le funzioni.
Sportello posteriore
Aprire questo sportello per installare l'unità fronte-retro oppure per sostituire l'unità di fusione.
Connettore di alimentazione
Collegare qui il cavo di alimentazione della stampante. Inserire l'altra estremità del cavo in una presa di corrente vicina. Non usare prolunghe o adattatori per collegare la stampante alla presa di corrente.
Sportello vassoio carta
Mantiene libera dalla polvere la carta nel vassoio.
Scheda controller
Estrarre questa scheda per installare il disco fisso o il modulo SDRAM.
Apertura di aspirazione
Impedisce il surriscaldamento dei componenti interni della stampante aspirando aria fresca.
Non bloccare né ostruire le aperture di ventilazione. In caso contrario all'interno della macchina possono verificarsi guasti dovuti all'accumulo di calore.
Slot scheda di interfaccia opzionale
Installare qui una scheda di interfaccia opzionale. È possibile installare una scheda Gigabit Ethernet, un'unità Wireless LAN o una scheda di interfaccia IEEE1284.
Slot per scheda SD
Rimuovere lo sportello e installare qui le schede SD. Installare l'unità di sicurezza sovrascrittura dati o l'unità IPDS nello slot superiore. Installare la scheda VM nello slot inferiore.
Porta ethernet
Usare questa porta per collegare la stampante a una rete mediante cavo Ethernet (connettore RJ-45).
Porta USB B
Usare questa porta per collegare un computer direttamente alla stampante mediante cavo USB.
Porta USB A
Utilizzare questa porta per collegare alla stampante una periferica esterna come un lettore di IC card.
