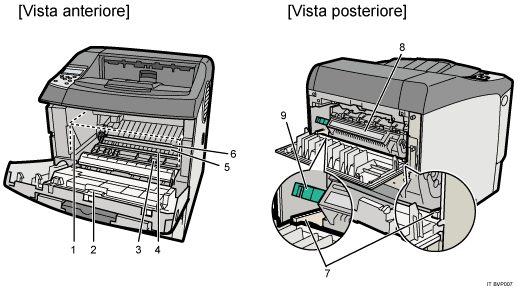

Interno

Cartuccia toner (cartuccia di stampa)

Contiene il toner e il gruppo fotoconduttore.

Quando sul display viene visualizzato il messaggio “Sostit.cartuccia di stampa”, sostituire la cartuccia di stampa.

Sportello anteriore

Aprire questo sportello per accedere all'interno della stampante.

Piano guida

Aprire questo piano per rimuovere la carta inceppata.

Rullo di registrazione

Porta all'interno la carta per la stampa. Assicurarsi di pulire il rullo se si sporca.

Vedere Pulizia del rullo di registrazione.

Sportello rullo di trasferimento

Aprire questo sportello per sostituire il rullo di trasferimento.

Rullo di trasferimento

Sostituire il rullo quando sul display viene visualizzato il messaggio “Sostituire kit manutenz.”.

Levette di blocco dell'unità di fusione

Sollevare queste levette quando si sostituisce l'unità di fusione.

Unità di fusione

Esegue la fusione delle immagini stampate sulla carta.

Quando sul display viene visualizzato il messaggio “Sostituire kit manutenz.” sostituire l'unità.

Leva buste

Usare questa leva se le buste si increspano durante la stampa. È possibile migliorare la qualità della stampa abbassando o sollevando la leva buste secondo lo spessore della carta su cui si sta stampando.
