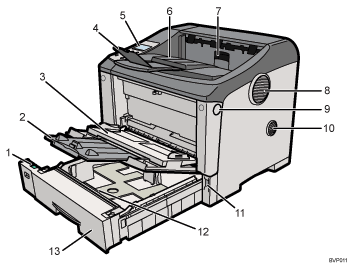

Esterno: Vista anteriore
Questa sezione contiene i nomi dei diversi componenti sul lato anteriore e sul lato destro della stampante e ne illustra le funzioni.
Selettore formato carta
Regolare questo selettore per adeguarlo al formato e direzione di alimentazione della carta caricata nel vassoio carta.
Estensione del vassoio bypass
Estrarre questa estensione per caricare nel vassoio bypass un foglio di lunghezza non superiore ad A4
.Vassoio bypass
Usare questo vassoio per introdurre carta spessa, lucidi per lavagna luminosa, etichette adesive, buste e fogli di lunghezza non standard. Quando si stampa su carta di formato personalizzato sono necessarie impostazioni del driver della stampante.
Nel vassoio bypass è possibile caricare fino a 100 fogli di carta comune (75 g/m2, 20 lb).
Vedere Carta utilizzabile per ogni vassoio
e Caricamento carta.Estensione vassoio
Estrarre questa estensione per caricare carta di formato A4
o più lunga.Pannello di controllo
Contiene i tasti per l'utilizzo della stampante e il display su cui viene visualizzato lo stato della stampante.
Vassoio di uscita (Vassoio standard)
I fogli stampati vengono consegnati con il lato stampato rivolto verso il basso.
Sportello uscita carta
Aprire questo sportello per rimuovere la carta inceppata.
Apertura di ventilazione
Scarica l'aria calda dalla stampante per impedire il surriscaldamento dei componenti interni.
La direzione di uscita dell'aria è regolabile.
Non bloccare né ostruire le aperture di ventilazione della stampante. In caso contrario possono verificarsi guasti dovuti all'accumulo di calore all'interno della macchina.
Tasto di sblocco sportello anteriore
Premere questo tasto per aprire lo sportello anteriore.
Apertura di aspirazione
Aspira aria fredda nella macchina per impedire il surriscaldamento dei componenti interni.
Per evitare l'ingresso di polvere nella stampante collegare sull'apertura un filtro antipolvere.
Non bloccare né ostruire le aperture di ventilazione della stampante. In caso contrario possono verificarsi guasti dovuti all'accumulo di calore all'interno della macchina. Vedere Sostituzione del filtro antipolvere
.Interruttore principale
Utilizzare questo interruttore per accendere e spegnere la stampante.
Cuscinetto di attrito
Assicura che venga introdotto un solo foglio per volta. Se si verifica un'introduzione di più fogli, pulire con cura il cuscinetto di attrito. Se viene visualizzato il messaggio “Sostituire kit manutenz.”, sostituire il cuscinetto di attrito con un ricambio nuovo.
Vassoio carta (vassoio 1)
Contiene fino a 500 fogli di carta comune (75 g/m2, 20 lb).
Il vassoio carta viene identificato come “Vassoio 1” sul display.
