Instalar a Placa Gigabit Ethernet
Antes de começar o trabalho, toque em algo metálico para descarregar qualquer electricidade estática. A electricidade estática pode danificar a placa.
Não sujeite a placa a choques físicos.
A porta Ethernet da impressora não se encontra disponível quando a placa Gicabit Ethernet está instalada na impressora. Utilize a porta Ethernet na placa Gigabit Ethernet.
Quando instalar a placa Gigabit Ethernet e a placa de interface wireless LAN em conjunto, instale a placa Gigabit Ethernet primeiro e, em seguida, instale a placa de interface wireless LAN. Se a placa de interface wireless LAN já estiver instalada, retire-a antes de instalar a placa Gigabit Ethernet.

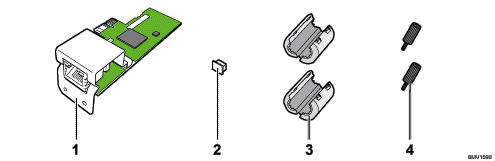

Verifique o conteúdo da embalagem.
Placa Gigabit Ethernet
Uma Capa de Protecção
Dois Núcleos de Ferrite
Utilize os núcleos de ferrite incluídos quando ligar um cabo Ethernet à placa.
Dois parafusos
Desligue a impressora e retire o cabo de alimentação.
Desligue o cabo da porta Ethernet e, em seguida, cubra-a com a capa de protecção.
Desaperte o parafuso e retire a tampa da slot.
A tampa removida não será reutilizada.
Retire os 5 parafusos que fixam a placa controladora.
Os parafusos removidos serão utilizados para fixar a placa controladora posteriormente.
Segure a pega e puxe cuidadosamente a placa controladora.
Faça deslizar a placa controladora completamente para fora e coloque-a numa superfície plana, como uma mesa.
Utilize ambas as mãos para fazer deslizar a placa controladora completamente para fora.
Instale a placa Gigabit Ethernet na posição indicada.
Instale o disco rígido cuidadosamente se o módulo SDRAM já estiver instalado. Se o disco rígido entrar em contacto com o módulo SDRAM, este pode ficar danificado.
Introduza cuidadosamente a placa Gigabit Ethernet verticalmente, completamente para trás.
Empurre a placa Gigabit Ethernet completamente para trás e confirme que esta se encontra firmemente ligada à placa controladora.
Utilize 2 parafusos para fixar a placa Gigabit Ethernet ao painel da placa controladora.
Encaixe a placa controladora na impressora e empurre-a cuidadosamente até parar.
Empurre-a para a impressora com a pega. A impressora pode avariar se a placa controladora não estiver instalada correctamente.
Fixe a placa controladora à impressora com os cinco parafusos.
Confirme se a placa foi instalada correctamente através da impressão da página de configuração. Se estiver instalada correctamente, irá aparecer "Placa Gigabit Ethernet" em "Ligação do dispositivo" na página de configuração.
Se a placa não tiver sido instalada correctamente, repita o procedimento desde o início. Se não ficar instalado correctamente após uma nova instalação, contacte o seu revendedor ou a assistência técnica.
Para obter mais informações sobre a impressão da página de configuração, consulte o Guia de Software.
Antes de utilizar a placa, tem de configurar as definições no painel de controlo. Para mais informações, consulte "Configuração Ethernet".
