Instalar a Placa de interface LAN sem fios
Antes de começar o trabalho, toque em algo metálico para descarregar qualquer electricidade estática. A electricidade estática pode danificar a placa.
Não sujeite a placa a choques físicos.
Quando instalar o módulo SDRAM, o disco rígido e a placa de interface wireless LAN em conjunto, instale-os na seguinte ordem: módulo SDRAM, disco rígido, placa de interface wireless LAN.

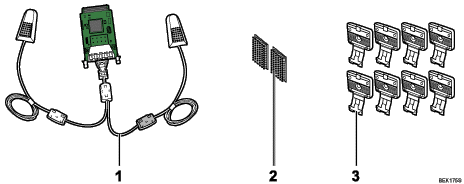

Verifique o conteúdo da embalagem.
Placa de interface wireless LAN
Dois fixadores
Oito ganchos
Desligue a impressora e retire o cabo de alimentação.
Desaperte os dois parafusos e retire a tampa da slot.
A tampa removida não será reutilizada.
Insira a placa de interface completamente.
Verifique se a placa de interface está ligada correctamente à placa controladora.
Aperte os dois parafusos para fixar a placa de interface.
Retire o papel de protecção dos fixadores adesivos e, em seguida, coloque-os o mais afastados possível no lado superior da parte traseira da impressora.
Certifique-se de que os fixadores adesivos não são colocados por cima de quaisquer orifícios de parafusos ou juntas na estrutura da impressora.
Retire o papel de protecção das antenas e, em seguida, coloque-as viradas para cima nos fixadores adesivos. Instale a antena proveniente de um núcleo de ferrite preto no lado direito da parte traseira da impressora.
: Instale as antenas de forma a que fiquem salientes por cima da parte superior da impressora.
Retire o papel de protecção dos quatro ganchos e, em seguida, instale-os de forma uniforme por cima dos ventiladores na parte traseira da impressora.
Os ganchos extra são acessórios sobresselentes.
Fixe os cabos com os quatro ganchos. Enrole o cabo da antena à direita, como apresentado.
: A volta deverá ter um diâmetro mínimo de 1 cm (0,4 polegadas).
Confirme se a placa foi correctamente instalada através da impressão da página de configuração. Se estiver correctamente instalada, irá aparecer "Rede local sem fios" em "Ligação do dispositivo" na página de configuração.
Se a placa não tiver sido instalada correctamente, repita o procedimento desde o início. Se não ficar instalado correctamente após uma nova instalação, contacte o seu revendedor ou a assistência técnica.
Para obter mais informações sobre a impressão da página de configuração, consulte o Guia de Software.
Se for necessário abrir o gancho, segure na ponta do gancho, levante-o ligeiramente e abra o mesmo.
Antes de utilizar a placa, tem de configurar as definições no painel de controlo da impressora. Para mais informações, consulte "Configuração da rede local sem fios".
