Exterior: Vista traseira

Esta secção apresenta os nomes e as funções das peças na parte traseira da impressora.

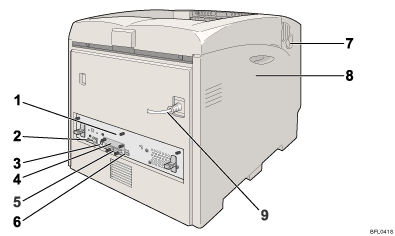

Imagem da parte traseira da impressora

Placa controladora
Faça-a deslizar para fora para instalar opções como a unidade de memória ou o disco rígido da impressora. Ligue os cabos como o USB e o Etnernet ao seus conectores.
Porta Ethernet
Utilize um cabo de interface de rede para ligar a impressora à rede.
Porta USB
Utilize um cabo USB para ligar a impressora a um computador.
Slots para placas de interface opcionais
Insira nesta slot as seguintes placas opcionais: unidade de interface wireless LAN, unidade de interface Bluetooth, placa Gigabit Ethernet ou placa de interface 1284.
Slots para SD Card
Instale SD cards nestas slots. Existem duas slots.
Quando utilizar o SD card, utilize a slot direita.
Porta USB host
Utilize um cabo USB para ligar a impressora à câmara digital.
Alavancas de abertura da tampa frontal (A)
Tampa esquerda
Abra esta tampa para substituir a unidade fotocondutora (PCU), a unidade de transferência intermédia ou a embalagem de toner usado.
Precauções de LimpezaCabo de Alimentação
O cabo de alimentação é separado. Ligue o cabo de alimentação à impressora.
O cabo de alimentação está fixado à parte traseira.
