Exterior: Vista frontal

Esta secção apresenta os nomes e as funções das peças da parte frontal e direita da impressora.

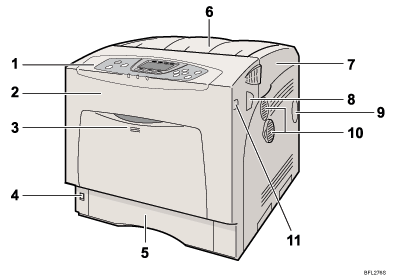

Imagem com numeração da imagem da impressora

Painel de controlo
Contém as teclas de controlo da impressora e um visor que indica o estado da impressora.
Tampa frontal
Abra a tampa frontal para substituir a unidade de fusão, o rolo de transferência ou retirar papel encravado.
A tampa frontal pode ser aberta de duas maneiras:
Para substituir a unidade de fusão ou o rolo, puxe as alavancas assinaladas "A" nos dois lados da impressora. Para retirar papel encravado, prima o botão assinalado "Z" do lado direito da impressora.
Bandeja de alimentação manual
Suporta até 100 folhas de papel normal.
Interruptor principal
Utilize este interruptor para ligar e desligar a impressora.
Bandeja 1
Pode colocar até 550 folhas de papel normal.
Bandeja standard
As folhas impressas são entregues nesta bandeja com o lado de impressão virado para baixo.
Tampa superior
Abra esta tampa para substituir o toner.
Alavancas de abertura da tampa frontal (A)
Porta de entrada
Ventilador
Liberta o calor dos componentes internos para impedir o sobreaquecimento. Podem ocorrer avarias se os orifícios forem bloqueados ou obstruídos.
É necessário substituir o filtro de pó regularmente para uma manutenção correcta.
Botão de abertura da tampa frontal (Z)

Quando colocar papel com um formato superior a A5, puxe o extensor de papel conforme apresentado.
