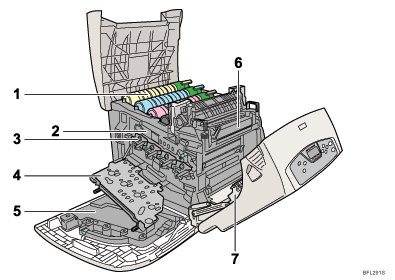

Interior

Toner

A partir da esquerda, o toner é instalado pela seguinte ordem: preto (K), amarelo (Y), ciano (C) e magenta (M).

Substitua o toner em questão quando aparecerem as seguintes mensagens:

• " Adic. toner<K,C,M,Y>."

Unidade de transferênciaUnidade de transferência

Substitua a unidade de transferência intermédia quando aparecerem as seguintes mensagens:

• "Subst. Un. Transf Interm."

Unidade fotocondutora

A partir da esquerda, as unidades fotocondutoras são instaladas pela seguinte ordem: amarelo (Y), ciano (C), magenta (M) e preto (K). Substitua a respectiva unidade fotocondutora quando aparecerem as seguintes mensagens:

• "Substituir PCU:Preto."

• "Substituir PCU:Cor."

Tampa interior

Abra esta tampa para substituir a unidade fotocondutora ou a unidade de transferência intermédia.

Embalagem de toner usado

Recolhe o toner usado durante a impressão.

Substitua a embalagem de toner usado se aparecer no visor a mensagem a solicitar a sua substituição.

• "Embalagem de toner usado cheia"

Unidade de fusão

Substitua a unidade de fusão quando aparecerem as seguintes mensagens:

• "Substituir kit manutenção."

Substitua a unidade de fusão e o rolo de transferência em conjunto.

Rolo de transferência

Substitua o rolo de transferência quando aparecerem as seguintes mensagens:

• "Substituir kit manutenção."

Substitua o rolo de transferência e a unidade de fusão.
