Esterno: Vista posteriore

Questa sezione spiega i nomi e le funzioni dei componenti presenti sul lato posteriore della stampante.

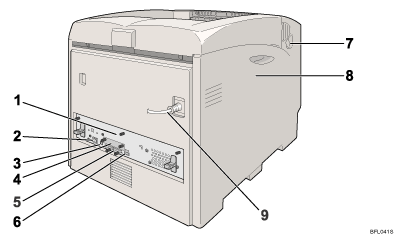

Illustrazione del lato posteriore della stampante

  1. Scheda controller

    Estrarre per installare componenti opzionali quali un'unità di memoria o il disco fisso della stampante. Collegare i cavi come il cavo USB e il cavo Ethernet nei loro connettori.

  2. Porta Ethernet

    Usare un cavo d'interfaccia di rete per collegare la stampante alla rete.

  3. Porta USB

    Utilizzare un cavo USB per connettere la stampante ad un computer.

  4. Slot per schede di interfaccia opzionali

    Inserire in questo slot un'unità d'interfaccia Wireless LAN opzionale, un'unità interfaccia Bluetooth, una scheda Gigabit Ethernet, o una scheda interfaccia 1284.

  5. Slot scheda SD

    Inserire in questi slot delle schede SD. Sono disponibili 2 slot.

    Quando si utilizza la scheda SD, utilizzare lo slot a destra.

  6. Porta host USB

    Utilizzare un cavo USB per collegare la stampante alla fotocamera digitale.

  7. Leve di apertura sportello anteriore (A)

  8. Sportello sinistro

    Aprire questo sportello per sostituire il gruppo fotoconduttore (PCU), l'unità di trasferimento intermedia o la vaschetta di recupero toner.

  9. Cavo di alimentazione

    Illustrazione dei modelli 220 - 240 V Il cavo di alimentazione è separato. Collegare il cavo di alimentazione alla stampante.

    Illustrazione del modello 120 V Il cavo di alimentazione è fissato sul retro.
