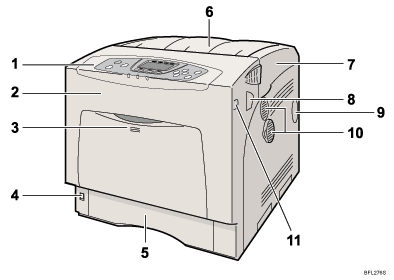

Esterno: Vista anteriore

Pannello di controllo

Contiene i tasti per il comando della stampante e un display su cui viene visualizzato lo stato della stampante.

Sportello anteriore

Aprire lo sportello anteriore per sostituire l'unità di fusione o il rullo di trasferimento, oppure per rimuovere la carta inceppata.

Lo sportello anteriore si può aprire in due modi:

Per sostituire l'unità di fusione o il rullo, tirare le leve contrassegnate con "A" su entrambi i lati della stampante. Per rimuovere la carta inceppata, premere il tasto contrassegnato con "Z" sul lato destro della stampante.

Vassoio bypass

Possono essere caricati fino a 100 fogli di carta comune.

Interruttore di alimentazione

Utilizzare questo interruttore per accendere e spegnere la stampante.

Vassoio 1

Ciascun vassoio può contenere fino a 550 fogli se si utilizza carta di tipo comune.

Vassoio standard

Le stampe vengono impilate in questo vassoio con il lato stampato rivolto verso il basso.

Sportello superiore

Aprire questo sportello per sostituire il toner.

Leve di apertura sportello anteriore (A)

Porta di ingresso

Ventilatore

Rilascia il calore generato dai componenti interni per prevenire il surriscaldamento. Se lo sfiato è bloccato o ostruito potrebbero verificarsi dei malfunzionamenti.

Il filtro antipolvere deve essere sostituito regolarmente per una manutenzione corretta.

Pulsante di apertura sportello anteriore (Z)
