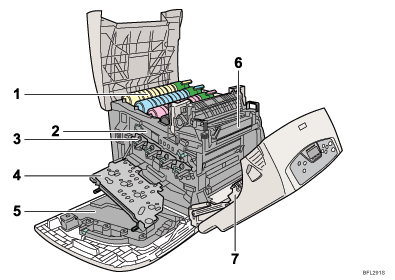

Interno

Toner

A partire da sinistra le cartucce del toner sono installate nell'ordine: nero (K), giallo (Y), ciano (C)e magenta (M).

Sostituire la corrispondente cartuccia quando sul display vengono visualizzati i seguenti messaggi:

• "Aggiung.toner<K,C,M,Y>."

Unità di trasferimentointermedia

Sostituire l'unità di trasferimento intermedia quando sul diplay vengono visualizzati i seguenti messaggi:

• "Sostit.unità trasfer.int."

Gruppo fotoconduttore

A partire da sinistra i fotoconduttori sono posizionati nel seguente ordine: giallo (Y), ciano (C), magenta (M) e nero (K). Sostituire il gruppo fotoconduttore corrispondente quando sul display vengono visualizzati i seguenti messaggi:

• "Sostit.PCU:Nero a breve."

• "Sostit.PCU:Colore a breve."

Sportello interno

Aprire questo sportello per sostituire il gruppo fotoconduttore oppure l'unità di trasferimento intermedia.

Vaschetta recupero toner

Raccoglie il toner di scarto nel corso della stampa.

Sostituire la vaschetta recupero toner se viene visualizzato sul display il messaggio che ne chiede la sostituzione.

• "Vasch.rec.toner piena"

Unità di fusione

Sostituire l'unità di fusione quando sul display vengono visualizzati i seguenti messaggi:

• "Sostituire kit manuten."

Sostituire contemporaneamente l'unità di fusione e il rullo di trasferimento.

Rullo di trasferimento

Sostituire il rullo di trasferimento quando sul display vengono visualizzati i seguenti messaggi:

• "Sostituire kit manuten."

Sostituire contemporaneamente il rullo di trasferimento e l'unità di fusione.
