Przewodnik po nazwach i funkcjach komponentów
- Nie należy blokować otworów wentylacyjnych urządzenia. Grozi to pożarem na skutek przegrzania wewnętrznych komponentów urządzenia.
Symbole regionu A i regionu B
(głównie w Europie i Azji), (głównie w Europie) lub (głównie w Azji)
(głównie Ameryka Północna)
Te dwa symbole informują o różnicach między funkcjami modeli dla regionu A i dla regionu B.
Przeczytaj informacje wskazywane przez symbol odpowiedni dla regionu używanego przez ciebie modelu.
Ta sekcja określa sposób, w jaki określić można region, do którego urządzenie należy.

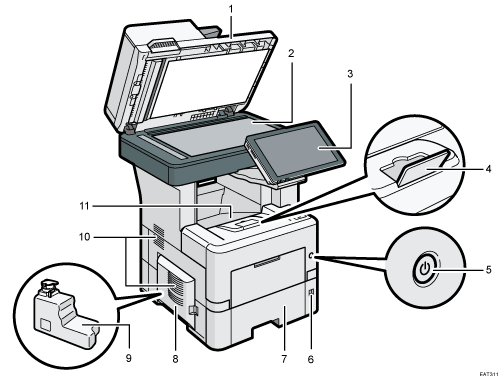

Widok z zewnątrz: Widok z przodu i z lewej strony
Automat. podajnik dokumentów (ADF)
Pokrywę należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Szyba ekspozycyjna
Oryginały należy umieszczać na niej zadrukowaną stroną do dołu.
Podręcznik użytkownika (pełna wersja) w języku angielskim
Panel operacyjny
Przedłużenie tacy ręcznej
Ogranicznik ten należy wysunąć, aby zapobiec wypadnięciu papieru.
Przełącznik zasilania głównego
Zasilanie urządzenia włącza się i wyłącza wyłącznikiem głównym.
Pokrętło rozmiaru papieru
Przy użyciu tego pokrętła można wybrać rozmiar papieru. Aby użyć rozmiaru papieru, którego nie ma na pokrętle rozmiaru papieru, należy nastawić pokrętło na "
". W takim przypadku należy ustawić rozmiar papieru przy użyciu panela operacyjnego.Kaseta na papier
Standardowa kaseta na papier. Tutaj załaduj papier.
Lewa pokrywa
Otwórz, aby uzyskać dostęp do pojemnika na zużyty toner.
Pojemnik na zużyty toner
Zbierany jest do niego zużyty toner. Gdy pojemnik się wypełni, wymień go.
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu się podzespołów wewnętrznych.
Taca standardowa
Tutaj wyprowadzane są kopie, wydruki oraz odebrane faksy.

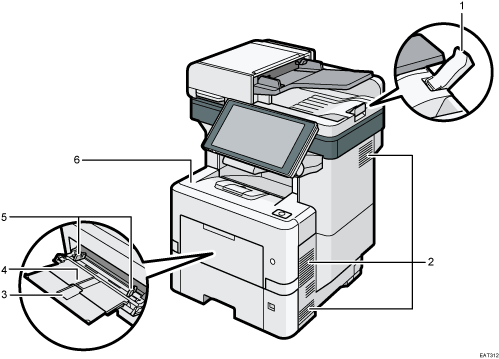

Widok z zewnątrz: Widok z przodu i z prawej strony
IM 550F/IM 600F
Przedłużenie podajnika ADF
To przedłużenie należy wysunąć, aby zapobiec wypadaniu oryginałów większych niż A4
lub 81/2 × 11.Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu sie podzespołów wewnętrznych.
Przedłużenie do tacy ręcznej
To przedłużenie należy wysunąć, gdy wkładany jest papier w formacie większym niż A4
lub 81/2 × 11.Taca ręczna
Używana do kopiowania lub drukowania na foliach przezroczystych, naklejkach i papierze, którego nie można ładować do kaset na papier.
Prowadnice papieru
Po załadowaniu papieru do tacy ręcznej należy dopasować położenie prowadnic do krawędzi papieru.
Przednia pokrywa
Otwórz, aby uzyskać dostęp do wnętrza maszyny i wyjąć zacięty papier.
Należy otworzyć we wskazanym miejscu, aby wymienić pojemnik z tonerem.
IM 600SRF
Przedłużenie tacy przesuwnej finiszera
To przedłużenie należy wysunąć, gdy wkładany jest papier w formacie większym niż A4
lub 81/2 × 11.Taca przesuwna finiszera
Tu są podawane posortowane lub zszyte arkusze.
Przedłużenie podajnika ADF
To przedłużenie należy wysunąć, aby zapobiec wypadaniu oryginałów większych niż A4
lub 81/2 × 11.Pojemnik na zszywki
Pojemnik na zszywki finiszera. Wymień pojemnik po wyczerpaniu zszywek.
Prawa pokrywa
Otwórz tę pokrywę w celu wymiany pojemnika ze zszywkami.
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu się podzespołów wewnętrznych.
Przedłużenie do tacy ręcznej
To przedłużenie należy wysunąć, gdy wkładany jest papier w formacie większym niż A4
lub 81/2 × 11.Taca ręczna
Używana do kopiowania lub drukowania na foliach przezroczystych, naklejkach i papierze, którego nie można ładować do kaset na papier.
Prowadnice papieru
Po załadowaniu papieru do tacy ręcznej należy dopasować położenie prowadnic do krawędzi papieru.
Przednia pokrywa
Otwórz, aby uzyskać dostęp do wnętrza maszyny i wyjąć zacięty papier.
Należy otworzyć we wskazanym miejscu, aby wymienić pojemnik z tonerem.

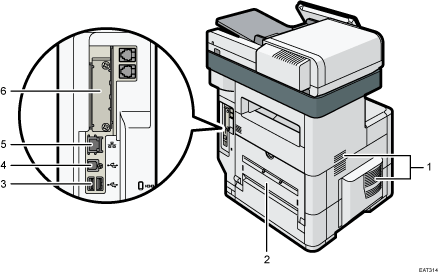

Widok z zewnątrz: Widok z tyłu i z lewej strony
IM 550F/IM 600F
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu sie podzespołów wewnętrznych.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Tylna pokrywa
Otwórz, aby uzyskać dostęp do wnętrza urządzenia.
Interfejs USB 2.0 typ A
Ten port umożliwia podłączenie urządzenia uwierzytelniającego karty mikroprocesorowe.
Interfejs USB 2.0 typ B
Ten port umożliwia połączenie urządzenia z komputerem przy użyciu przewodu USB.
Port Ethernet
Aby podłączyć urządzenie do sieci, użyj kabla interfejsu sieciowego.
Gniazdo na opcjonalną kartę interfejsu
Może tu zostać włożona opcjonalna karta interfejsu.
Włóż dodatkową kartę interfejsu bezprzewodowej sieci LAN, kartę interfejsu IEEE 1284, serwer urządzeń lub konwerter formatów plików.
IM 600SRF
Otwory wentylacyjne
Otwory zapewniające wentylację wnętrza urządzenia, zapobiegającą przegrzewaniu sie podzespołów wewnętrznych.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Tylna pokrywa
Otwórz, aby uzyskać dostęp do wnętrza urządzenia.
Tylna górna pokrywa
Otwórz, aby usunąć zacięty papier.
Interfejs USB 2.0 typ A
Ten port umożliwia podłączenie urządzenia uwierzytelniającego karty mikroprocesorowe.
Interfejs USB 2.0 typ B
Ten port umożliwia połączenie urządzenia z komputerem przy użyciu przewodu USB.
Port Ethernet
Aby podłączyć urządzenie do sieci, użyj kabla interfejsu sieciowego.
Gniazdo na opcjonalną kartę interfejsu
Może tu zostać włożona opcjonalna karta interfejsu.
Włóż dodatkową kartę interfejsu bezprzewodowej sieci LAN, kartę interfejsu IEEE 1284, serwer urządzeń lub konwerter formatów plików.
Wewnętrzny wentylator umieszczony przy otworach wentylacyjnych może pracować nadal w celu schłodzenia urządzenia po wykonaniu dużego zadania drukowania.

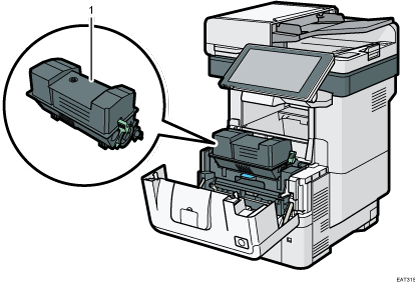

Wnętrze urządzenia: widok od przodu
Moduł drukujący
Na ekranie urządzenia pojawiają się komunikaty, jeżeli trzeba przygotować nowy moduł drukujący lub dokonać jego wymiany.
