Az alkatrészek neveinek és funkcióinak ismertetése
- Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a belső összetevők túlmelegedése miatt tűz keletkezhet.
"A" régió és "B" régió szimbólumok
(főként Európa és Ázsia), (főként Európa) vagy (főként Ázsia)
(főleg Észak-Amerika)
Az A és B régió modelljei közötti különbségeket szimbólumok jelzik.
Olvassa el a modell használati régiójához tartozó ábra által jelzett információt.

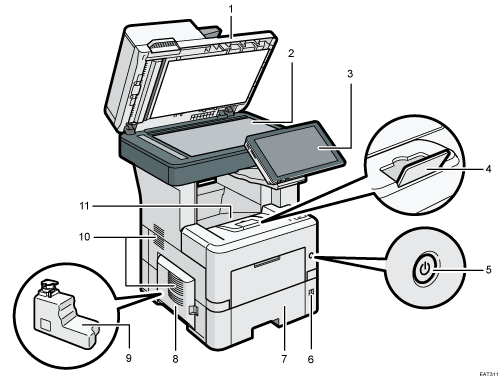

Külső: elölnézet és bal oldali nézet
Automatikus dokumentumadagoló (ADF)
Hajtsa le a fedelet az expozíciós üveglapra helyezett eredeti dokumentumokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Üveglap
Helyezze ide az eredeti dokumentumokat a beolvasni kívánt oldalukkal lefelé.
Felhasználói útmutató (teljes verzió) angolul
Kezelőpanel
Az adagoló meghosszabbítása
A papír leesésének megakadályozásához húzza ki ezt a papírvezetőt.
Főkapcsoló
A tápellátás be- és kikapcsolásához nyomja meg a főkapcsolót.
Papírméret-beállító tárcsa
A tárcsa használatával adhatja meg a papírméretet. A papírméret-beállító tárcsán nem található papírméret esetén állítsa a tárcsázót "
"-ra. Ilyen esetben a papírméretet a kezelőpanel használatával állítsa be.Papíradagoló
Normál papíradagoló. Ide helyezze be a papírt.
Bal oldali fedél
Nyissa ki, hogy hozzáférjen a használtfesték-tartályhoz.
Használtfesték-tartály
Itt gyűlnek a kifogyott festékkazetták. Amikor megtelt, cserélje ki a használtfesték-tartályt.
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Standard tálca
Ide gyűjti a készülék a másolt, kinyomtatott papírokat és a faxon kapott oldalakat.

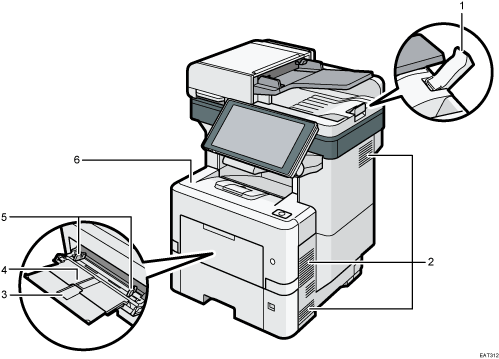

Külső: elölnézet és jobb oldali nézet
IM 550F/IM 600F
Automatikus dokumentumadagoló hosszabbítója
Húzza ki ezt a hosszabbítót, hogy az A4
vagy 81/2 × 11 méretnél nagyobb eredetik ne essenek le.Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Az adagoló meghosszabbítója
Akkor húzza ki ezt a hosszabbítót, ha A4
vagy 81/2 × 11 méretűnél nagyobb papírt tölt be.Kézi adagoló
Ha hőálló fóliára, öntapadós címkére vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja.
Papírvezetők
Amikor papírt helyez a kézi adagolóba, igazítsa a papírvezetőket a papír széleihez.
Elülső burkolat
Nyissa ki, hogy hozzáférjen a készülék belsejéhez, majd távolítsa el az elakadt papírt.
Nyissa ki itt a festékkazetta cseréjéhez.

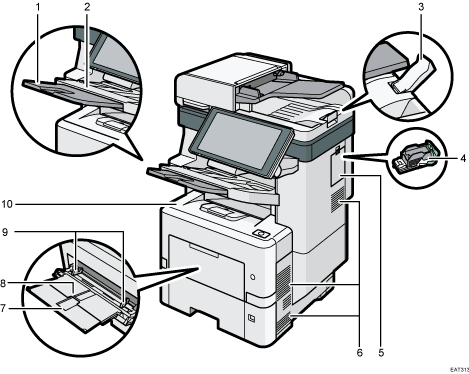

IM 600SRF
Hosszabbító a mozgató finiser tálcához
Akkor húzza ki ezt a hosszabbítót, ha A4
vagy 81/2 × 11 méretűnél nagyobb papírt tölt be.Mozgató finiser tálca
A rendezett, illetve tűzött papírok ide kerülnek.
Automatikus dokumentumadagoló hosszabbítója
Húzza ki ezt a hosszabbítót, hogy az A4
vagy 81/2 × 11 méretnél nagyobb eredetik ne essenek le.Tűzőkkazetta
Tűzőkazetta a finiserhez. Cserélje ki a kazettát, ha a tűzőkapcsok elfogynak.
Jobb oldali fedél
Ezen fedél felnyitásával kicserélheti a tűzőkazettát.
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Az adagoló meghosszabbítója
Akkor húzza ki ezt a hosszabbítót, ha A4
vagy 81/2 × 11 méretűnél nagyobb papírt tölt be.Kézi adagoló
Ha hőálló fóliára, öntapadós címkére vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja.
Papírvezetők
Amikor papírt helyez a kézi adagolóba, igazítsa a papírvezetőket a papír széleihez.
Elülső burkolat
Nyissa ki, hogy hozzáférjen a készülék belsejéhez, majd távolítsa el az elakadt papírt.
Nyissa ki itt a festékkazetta cseréjéhez.

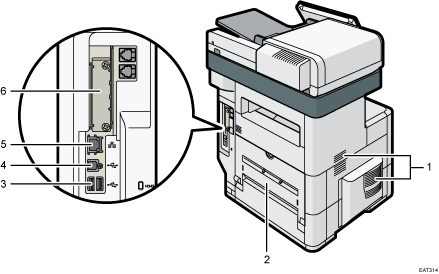

Külső: hátulnézet és bal oldali nézet
IM 550F/IM 600F
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Hátsó fedél
Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.
USB2.0 interfész, A típus
Ezen a porton keresztül csatlakoztathat egy integrált áramkörös kártyahitelesítő eszközt.
USB 2.0 interfész B típus
Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
Ethernet port
A készülék hálózatra csatlakoztatásához hálózati interfészkábelt használjon.
Opcionális interfész kártyafoglalat
A kiegészítő interfészkártyák ide helyezhetőek be.
Helyezzen be egy opcionális vezeték nélküli LAN-interfészkártyát, IEEE 1284 interfészkártyát, eszközkiszolgálót, illetve fájlformátum-átalakítót.
IM 600SRF
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Hátulsó fedél
Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.
Hátsó felső fedél
Nyissa ki az elakadt papír eltávolításához.
USB2.0 interfész, A típus
Ezen a porton keresztül csatlakoztathat egy integrált áramkörös kártyahitelesítő eszközt.
USB 2.0 interfész B típus
Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
Ethernet port
A készülék hálózatra csatlakoztatásához hálózati interfészkábelt használjon.
Opcionális interfész kártyafoglalat
A kiegészítő interfészkártyák ide helyezhetőek be.
Helyezzen be egy opcionális vezeték nélküli LAN-interfészkártyát, IEEE 1284 interfészkártyát, eszközkiszolgálót, illetve fájlformátum-átalakítót.
A készülék belsejében a szellőzőnyílások mellett levő ventilátor tovább működhet a nyomtatási munka után, hogy hűtse a készüléket.

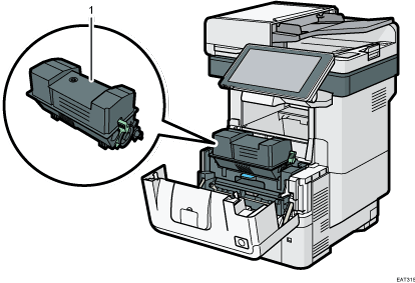

Készülék belseje: Elölnézet
Festékkazetta
Üzenet jelenik meg a képernyőn, amikor a festékkazetta cseréje vagy új festékkazetta előkészítése szükséges.
