Anleitung zu Bezeichnungen und Funktionen der Komponenten

Halten Sie die Lüftungsschlitze des Geräts immer frei. Andernfalls besteht Brandgefahr, da die internen Komponenten überhitzen.

Symbole für Region A und Region B

Symbol Region A (hauptsächlich Europa und Asien), (hauptsächlich Europa), oder (hauptsächlich Asien)

Region B icon (hauptsächlich Nordamerika)

Unterschiede bei den Funktionen der Modelle von Region A und Region B werden durch zwei Symbole gekennzeichnet.

Lesen Sie die Informationen zu dem Symbol, das der Region des verwendeten Modells entspricht.

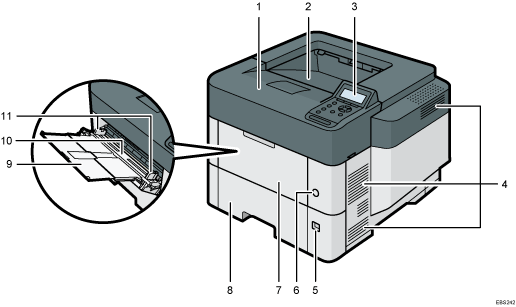

Magazinerweiterung
Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.
Resttonerbehälter
Der Resttoner wird hier gesammelt. Ersetzen Sie den Behälter, wenn er voll ist.
Linke Abdeckung
Für Zugang zum Resttonerbehälter öffnen.

Obere Abdeckung
Öffnen, um auf das Innere des Druckers zuzugreifen und den Papierstau zu entfernen.
Hier öffnen, um die Druckerpatrone auszuwechseln.
Standardablage
Hier werden die fertigen Ausdrucke mit der bedruckten Seite nach unten gestapelt.
Bedienfeld
Namen und Funktionen des Bedienfelds.
Lüftungsschlitze
Vermeiden Überhitzung.
Papierformat-Wahlscheibe
Mit diesem Wählrad können Sie das Papierformat auswählen. Zur Verwendung eines Papierformats, das nicht auf der Papierformat-Wahlscheibe angezeigt wird, stellen Sie das Wählrad auf „“. In diesem Fall stellen Sie das Papierformat über das Bedienfeld ein.
Hauptschalter
Mit diesem Schalter schalten Sie den Drucker ein und aus.
Ein- und Ausschalten der Stromversorgung.
Vordere Abdeckung
Öffnen, um auf das Innere des Druckers zuzugreifen und den Papierstau zu entfernen.
Hier öffnen, um die Druckerpatrone auszuwechseln.
Magazin 1
Bis zu 500 Blatt Normalpapier können hier eingelegt werden.
Empfohlene Papierformate und -typen
Verlängerung für den Bypass
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier im Format A4, 8¹/₂ × 11 oder größer in den Bypass einlegen.
Bypass
Bis zu 100 Blatt Normalpapier können hier eingelegt werden.
Empfohlene Papierformate und -typen
Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

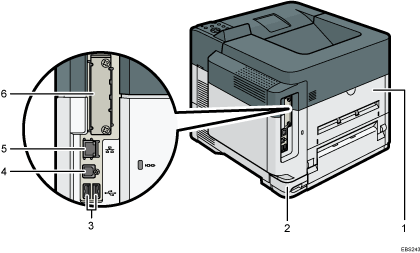

Hintere Abdeckung
Diese Abdeckung öffnen, um auf das Druckerinnere zugreifen zu können.
Netzanschluss
Verbinden Sie hier das Netzkabel mit dem Drucker. Stecken Sie das andere Ende in eine Steckdose.
USB-Anschluss A
Schließen Sie hier externe Geräte, beispielsweise ein Kartenauthentifizierungsgerät, an.
USB-Anschluss B
Verwenden Sie diese Schnittstelle, um das Gerät und den Computer mittels USB-Kabel zu verbinden.
Ethernet-Anschluss
Verwenden Sie ein Netzwerkkabel, um den Drucker an ein Netzwerk anzuschließen.
Steckplatz für optionale Schnittstellenkarte
Es können optionale Schnittstellenkarten eingesetzt werden.
Sie können eine optionale Wireless-LAN-Schnittstellenkarte, eine IEEE-1284-Schnittstellenkarte oder einen Geräteserver einsetzen.

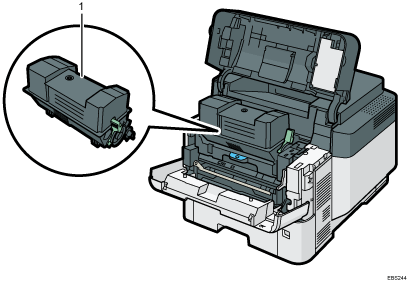

Druckkartusche
Auf dem Bildschirm werden Meldungen angezeigt, wenn die Druckkartusche ausgetauscht oder eine neue Kartusche vorbereitet werden muss.
Austausch des Toners

Kontaktieren Sie zur Installation der folgenden Optionen den Kundendienst.

Festplatte
Ermöglicht die Speicherung der Dokumente, die gedruckt werden sollen.
Festplatte mit erweiterter Sicherheit
Ermöglicht die Festlegung einer höheren Sicherheitsstufe für die Festplatte mithilfe einer mit FIPS 140-2 kompatiblen Verschlüsselungsfunktion.

Wenn Sie zwei oder mehr SD-Karten verwenden möchten, die in denselben Steckplatz gesteckt werden können, kontaktieren Sie bitte Ihren Verkaufs- oder Kundenberater.
