AnvändarhandbokIM 2702

Åtkomstkontroll

Administratören kan begränsa enheter och protokoll som kan ansluta till maskinen för att undvika oönskad åtkomst.

Administratören kan även konfigurera portstatus.

Begränsa vilka IP-adresser och respektive enheter som kan komma åt maskinen (åtkomstkontroll)

Om du t.ex anger ett IP-adressintervall från "192.168.15.1" till "192.168.15.99", går det inte att komma åt maskinen från IP-adressintervallet 192.168.15.100 till 255.

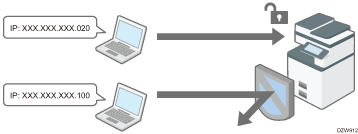

Bild av åtkomstkontroll

Avaktivera oanvända protokoll

Protokollinställningarna kan ändras på kontrollpanelen, i Web Image Monitor, eller genom att använda andra inställningsmetoder. De protokoll som kan konfigureras varierar beroende på metod. Bekräfta det protokoll som ska konfigureras i Lista för protokollinställningsmetod och följ instruktionerna.

Illustration av att inaktivera oanvända protokoll

Begränsa vilka IP-adresser och respektive enheter som kan komma åt maskinen

Ange det IP-adressintervall som maskinen är åtkomlig från via Web Image Monitor.

Viktigt

  • Du kan begränsa åtkomst för följande protokoll:

    • LPR, RCP/RSH, FTP, Bonjour, SMB, WSD (enhet), WSD (skrivare), IPP, DIPRINT, snmp, telnet

  • Maskinen begränsar även åtkomsten från Web Image Monitor.

1Logga in på maskinen som administratör från Web Image Monitor.

2Klicka på [Konfiguration] från menyn [Enhetshantering].

Bild av webbläsarens skärm

3Klicka på [Åtkomstkontroll] under "Säkerhet".

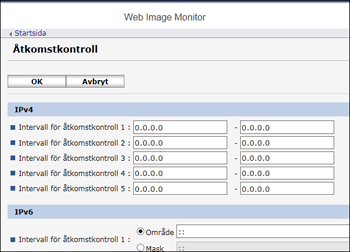

4För att ange en IPv4-adress, skriv in ett intervall som har åtkomst till maskinen i "Intervall för åtkomstkontroll".

Bild av webbläsarens skärm
  • För att ange en IPv6-adress, väljer du "Område" eller "Mask" under "Intervall för åtkomstkontroll", och anger sedan ett intervall som har åtkomst till maskinen.

5Klicka på [OK].

6När du har slutfört konfigurationen, klickar du på [OK] och stänger webbläsaren.

Lista för protokollinställningsmetod

Du kan se protokollinställningsmetoderna i följande lista:

  • 1: Kontrollpanel 2: Web Image Monitor 3: telnet 4: Device Manager NX 5: Remote Communication Gate S

Protokoll/port

Inställningsmetod

Funktion som inte kan användas när protokollet/porten är avaktiverad

IPv4

-

1, 2, 3

Alla applikationer som fungerar med IPv4

(IPv4 kan inte avaktiveras från Web Image Monitor när du använder IPv4-överföring.)

IPv6

-

1, 2, 3

Alla applikationer som fungerar med IPv6

FTP

TCP:21

2, 3, 4, 5

Överföringar som kräver FTP

(Du kan begränsa enbart personuppgifterna från att visas genom inställningar i kontrollpanelen.)

telnet

TCP:23

2, 4

Överföringar som kräver telnet

HTTP

TCP:80

2, 3

Överföringar som kräver HTTP

Skriv ut med hjälp av IPP på port 80

HTTPS

TCP:443

2, 3

Överföringar som kräver HTTPS

(Du kan göra inställningar som kräver endast SSL-överföring och avvisa icke-SSL-överföringar med hjälp av kontrollpanelen eller Web Image Monitor.)

RICOH @Remote

SNMPv1-v2

UDP:161

2, 3, 4, 5

Överföringar som kräver SNMPv1/v2

(Med hjälp av kontrollpanelen, Web Image Monitor eller telnet kan du ange SNMPv1/v2 för att förhindra konfiguration och göra den skrivskyddad.)

SNMPv3

UDP:161

2, 3, 4, 5

Överföringar som kräver SNMPv3

(Du kan göra inställningar för att kräva endast krypterad överföring med SNMPv3 och avvisa krypterad överföring som inte är SNMPv3 med hjälp av kontrollpanelen, Web Image Monitor eller telnet.)

RSH/RCP

TCP:514

2, 3, 4, 5

Överföringar som kräver RSH

Nätverks-TWAIN

(Du kan förhindra att personuppgifter visas genom inställningar i kontrollpanelen.)

LPR

TCP:515

2, 3, 4, 5

Överföringar som kräver LPR

(Du kan förhindra att personuppgifter visas genom inställningar i kontrollpanelen.)

IPP

TCP:631

2, 3, 4, 5

Överföringar som kräver LPR

Bonjour

UDP:5353

2, 3

Överföringar som kräver Bonjour

@Remote

TCP:7443

TCP:7444

1, 3

RICOH @Remote

DIPRINT

TCP:9100

2, 3, 4, 5

Överföringar som kräver DIPRINT

RFU

TCP:10021

1, 3

Fjärruppdatering av firmware

WSD (enhet)

TCP:53000 (variabel)

2, 3

Överföringar som kräver WSD (enhet)

Obs

  • WS-Discovery (TCP:3702, UDP:3702) fungerar också.

WSD (skrivare)

TCP:53001 (variabel)

2, 3

Överföringar som kräver WSD (skrivare)

LLMNR

UDP:5355

2, 3

Namnupplösningsbegäran med hjälp av LLMNR

Obs

  • För information om inställningssättet i kontrollpanelen eller från Web Image Monitor, se följande instruktioner:

  • För information om telnet-kommandot, se "Device Monitoring (TELNET)" på vår webbplats.

  • För information om inställningar i Device Manager NX eller Remote Communication Gate S, se användarhandboken för respektive verktyg.

Inaktivera protokoll som inte används från kontrollpanelen

Konfigurera protokollen i [Systeminställningar][Gränssnittsinst.].

1Logga in på maskinens kontrollpanel som administratör

2Tryck på [Inställningar] på Startskärmen.

Bild på användarpanelens skärm

3Tryck på [Maskinfunktioner] på skärmen Inställningar.

Bild på användarpanelens skärm

4Tryck på [Systeminställningar][Gränssnittsinställningar][Nätverk][Aktivt protokoll] för att visa systeminställningar för varje protokoll.

5Avaktivera oanvända protokoll

Bild på användarpanelens skärm

6Tryck på [OK].

7När konfigurationen är slutförd trycker du på "Startsida" (Operation panel screen illustration).

Avaktivera oanvända protokoll från Web Image Monitor

Konfigurera protokoll i [förtryckt papper] under kategorin "Säkerhet".

1Logga in på maskinen som Administratör från Web Image Monitor.

2Klicka på [Konfiguration] från menyn [Enhetshantering].

Bild av webbläsarens skärm

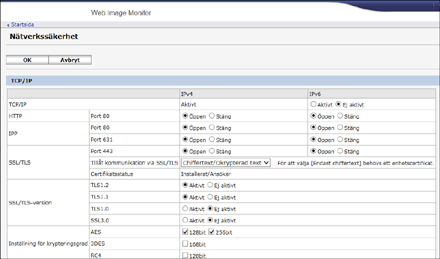

3Klicka på [Nätverkssäkerhet] under "Säkerhet".

4Ange protokollen för att avaktivera eller portnummer för att stänga.

Bild av webbläsarens skärm

5Klicka på [OK].

6När du har slutfört konfigurationen, klickar du på [OK] och stänger webbläsaren.
