Шифрование передаваемых по сети данных
Для защиты передаваемой информации необходимо зашифровать передачу данных между компьютерами и внешним оборудованием.
Данные, отправленные и принятые аппаратом, могут быть перехвачены, расшифрованы или незаконно изменены во время передачи. Например, перечисленное далее может передаваться между аппаратом и внешними устройствами или компьютером.
Документы, распечатанные в компании с помощью драйвера принтера
Документы, отсканированные и отправленные по электронной почте для использования во время совещания
Имя пользователя и пароль для входа в систему
Способы шифрования данных представлены в таблице ниже.
Данные для шифрования | Метод шифрования | Процесс/ссылка в разделе |
|---|---|---|
Web Image Monitor Печать IPP Аутентификация Windows Аутентификация LDAP Передача электронной почты | SSL/TLS | Установите сертификат устройства.
|
Данные управления аппаратом | SNMPv3 | Задайте пароль шифрования.
|
Информация аутентификации для заданий печати | Ключ шифрования драйвера Аутентификация IPP | Указание ключа шифрования драйвера Задайте использование аутентификации IPP.
|
Данные аутентификации Kerberos | Зависит от сервера KDC | Выберите метод шифрования.
|
Установка самоподписывающегося сертификата или сертификата, выданного центром сертификации

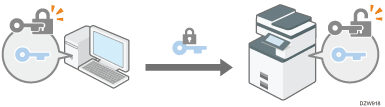

Чтобы зашифровать данные, передаваемые на аппарат, установите сертификат устройства.
Можно использовать сертификаты устройств двух типов: самоподписывающийся сертификат, созданный на аппарате, и сертификат, выданный центром сертификации. Когда необходимо обеспечить более высокий уровень надежности, следует использовать сертификат, выданный центром сертификации.
Установка самоподписывающегося сертификата или сертификата, выданного центром сертификации, в приложении Web Image Monitor
Войдите в систему аппарата в качестве администратора через приложение Web Image Monitor.
Нажмите [Конфигурация] в меню [Управление устройством].
Нажмите [Device Certificate] в разделе Безопасность.
На экране Device Certificate выполните приведенные инструкции и установите самоподписывающийся сертификат или сертификат, выданный центром сертификации.
Установка самоподписывающегося сертификата
Создайте и установите самоподписывающийся сертификат.
Выберите номер из списка для создания самоподписывающегося сертификата.
Нажмите [Create] для того, чтобы задать необходимые настройки.
Общее имя: введите имя создаваемого сертификата устройства. Необходимо ввести имя.
Введите данные для Организация, Организационная единица и другие данные по мере необходимости.
Нажмите [OK].
Установлен отобразится в поле Статус сертификата.
Установка сертификата, выданного центром сертификации
Запросите сертификат устройства в центре сертификации и установите его. Выполните те же действия, чтобы установить промежуточный сертификат.
Выберите номер из списка для создания сертификата устройства.
Нажмите [Запрос], чтобы задать необходимые настройки.
Нажмите [OK].
Запрашивается отобразится в поле Статус сертификата.
Обратитесь в центр сертификации за сертификатом устройства.
Обращаться в центр сертификации через приложение Web Image Monitor нельзя. Процедура подачи заявки зависит от центра сертификации. Для получения подробной информации обратитесь в центр сертификации.
Для подачи заявки нажмите значок подробной информации
и используйте информацию, которая отобразится в представлении "Сведения о сертификате".Место выдачи может не отображаться, если одновременно запрашивается несколько сертификатов. В процессе установки сертификата проверьте правильность адресата и процедуры инсталляции.
После того как сертификат устройства был выдан центром сертификации, выберите номер выданного сертификата в списке на экране Device Certificate, а затем нажмите [Установка].
Введите данные сертификата устройства в поля ввода.
Чтобы параллельно установить промежуточный сертификат, введите также данные промежуточного сертификата.
Если промежуточный сертификат, выданный центром сертификации, не установлен, во время сеанса передачи данных по сети будет отображаться предупреждающее сообщение. Если промежуточный сертификат выдается центром сертификации, необходимо установить промежуточный сертификат.
Нажмите [OK].
Установлен отобразится в поле Статус сертификата.
После завершения установки выберите сертификат для каждого приложения в окне Сертификация.
Нажмите [OK].
После завершения настройки нажмите [Ок] и закройте веб-браузер.
Чтобы распечатать сохраненные на аппарате данные с помощью IPP-SSL, пользователь должен установить на компьютере сертификат. Если доступ к аппарату осуществляется с помощью IPP, выберите "Доверенные корневые центры сертификации" в качестве места хранения сертификата.
Чтобы изменить Общее имя сертификата устройства при использовании стандартного IPP-порта Windows, предварительно удалите все ранее настроенные принтеры для ПК и повторно установите драйвер принтера. Кроме того, чтобы изменить настройки аутентификации пользователя (имя пользователя и пароль для входа в систему), предварительно удалите все ранее настроенные принтеры для ПК, измените настройки аутентификации и повторно установите драйвер принтера.
Шифрование передаваемых данных с использованием SSL/TLS
SSL (Secure Sockets Layer)/TLS (Transport Layer Security) — это метод шифрования передаваемых данных. Протоколы SSL/TLS позволяют предотвратить перехват, расшифровку или незаконное изменение данных.

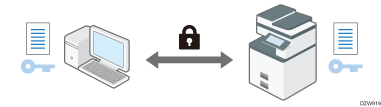

Поток передаваемых данных, зашифрованных с помощью SSL/TLS
При осуществлении доступа к аппарату компьютер пользователя запрашивает сертификат устройства SSL/TLS и открытый ключ.
Сертификат устройства и открытый ключ отправляются с аппарата на компьютер пользователя.
Общий ключ, созданный на компьютере, шифруется с использованием открытого ключа, отправленного на устройство и затем расшифрованного с использованием закрытого ключа на устройстве.
Общий ключ используется для шифрования и дешифрования данных, обеспечивая безопасную передачу данных.
Для включения шифрования передаваемых данных необходимо заранее установить на аппарате сертификат устройства.
Чтобы зашифровать передаваемые данные с помощью SSL/TLS, включите SSL/TLS приведенным далее способом.
Включение SSL/TLS
Войдите в систему аппарата в качестве администратора через приложение Web Image Monitor.
Нажмите [Конфигурация] в меню [Управление устройством].
Нажмите [SSL/TLS] в разделе Безопасность.

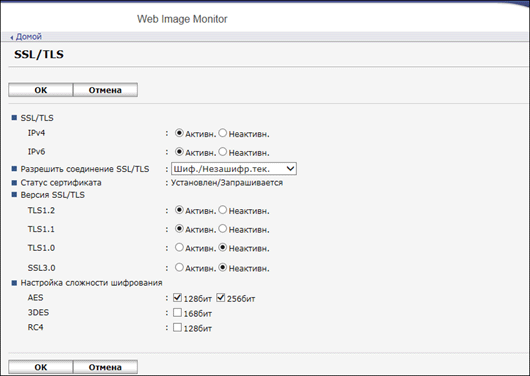

Выберите протокол для включения шифрования передаваемых данных в SSL/TLS и укажите сведения о методе связи.
Разрешить соединение SSL/TLS: выберите один из приведенных режимов шифрования передаваемых данных.
Приор.шиф.текста: шифрование передаваемых данных выполняется при создании сертификата устройства. Если шифрование невозможно, аппарат будет передавать данные в виде незашифрованного текста.
Шиф./Незашифр.тек.: шифрование передаваемых данных выполняется при подключении к аппарату с помощью адреса "https" через веб-браузер. При подключении к аппарату с помощью адреса "http" данные передаются в виде незашифрованного текста.
Только шифротекст: разрешена только зашифрованная передача данных. Если шифрование невозможно, соединение с аппаратом не устанавливается. Если по какой-либо причине шифрование невозможно, передача данных выполняться не будет. В этом случае на панели управления выберите [Параметры системы]
[Настройки интерфейса][Сеть][Разрешить соединение SSL/TLS], временно измените режим передачи данных на [Шиф./Незашифр.тек.], а затем проверьте настройки.
Версия SSL/TLS: задайте включение или отключение TLS1.2, TLS1.1, TLS1.0 и SSL3.0. Хотя бы один из этих протоколов должен оставаться активным.
Настройка сложности шифрования: задайте применяемый алгоритм шифрования, выбрав AES, 3DES и RC4. Необходимо выбрать по крайней мере один из предложенных вариантов.
Следующие типы связи и данных всегда шифруются протоколом SSL3.0: связь через @Remote и журналы, переданные в Remote Communication Gate S.
Нажмите [OK].
После завершения настройки нажмите [Ок] и закройте веб-браузер.
Для шифрования передаваемых данных с помощью сервера SMTP выполните приведенную процедуру и установите для SSL[Вкл.].
Включение SSL для SMTP-соединения
Войдите в систему аппарата с панели управления в качестве администратора.
Нажмите [Настройки] на начальном экране.
Нажмите [Функции аппарата] на экране настроек.
Нажмите [Параметры системы][Передача файла][Сервер SMTP], чтобы открыть экран настроек.
Нажмите [
], затем нажмите [Вкл.] для параметра "Исп.безопас.соед.(SSL)".
После завершения настройки номер порта изменится на 465 (SMTP over SSL). Если для шифрования используется SMTP over TLS (STARTTLS), номер порта необходимо изменить на 587.
Когда задан номер порта, отличный от 465 и 587, передаваемые данные будут шифроваться в соответствии с настройками сервера SMTP.
Нажмите [OK].
После завершения настройки нажмите "Начальный экран" (
).
Если на сервере SMTP включен SSL, отправка Интернет-факсов будет осуществляться через сервер SMTP.
Шифрование данных, передаваемых с помощью программного обеспечения для управления аппаратом через SNMPv3

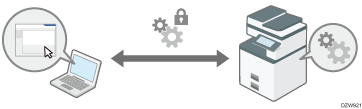

Если мониторинг устройств осуществляется с использованием Device Manager NX через сеть, зашифровать передаваемые данные можно с помощью протокола SNMPv3.
Войдите в систему аппарата с панели управления в качестве администратора.
Нажмите [Настройки] на начальном экране.
Нажмите [Функции аппарата] на экране настроек.
Нажмите [Параметры системы][Настройки интерфейса][Сеть][Разрешить соединение SNMP V3], чтобы открыть экран настроек.
Нажмите [Только шифрование].
Нажмите [OK].
После завершения настройки нажмите "Начальный экран" ().
Чтобы изменить настройки аппарата через Device Manager NX, задайте пароль шифрования для администратора в разделе [Програм./Изменить администратора], а затем зарегистрируйте пароль шифрования в учетной записи SNMP в приложении Device Manager NX.
Шифрование пароля заданий печати

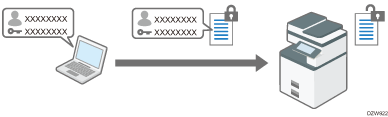

Пароль для драйвера принтера и пароль для печати IPP можно зашифровать для улучшения защиты от взлома.
Чтобы выполнить печать через локальную сеть внутри офиса, задайте ключ шифрования драйвера.
Чтобы выполнить печать IPP через внешнюю сеть, зашифруйте пароль печати IPP.
Задание ключа шифрования драйвера для шифрования паролей
С целью шифрования и расшифровки паролей ключ шифрования драйвера аппарата можно также задать для драйвера принтера.
Войдите в систему аппарата с панели управления в качестве администратора.
Нажмите [Настройки] на начальном экране.
Нажмите [Функции аппарата] на экране настроек.
Нажмите [Параметры системы][Инструменты администратора][Расширенная безопасность][Ключ шифрования драйвера], чтобы открыть экран настроек.
Введите строку символов, которая будет использоваться в качестве ключа шифрования драйвера, а затем нажмите [Ок].
После завершения настройки нажмите "Начальный экран" ().
Администратор должен предоставить пользователям ключ шифрования драйвера, указанный в устройстве, чтобы они могли зарегистрировать его на своих компьютерах.
Убедитесь, что ключ шифрования драйвера совпадает с тем, который задан в настройках аппарата.
При использовании драйвера принтера PCL 6 ключ шифрования драйвера можно ввести в окне [Printer Properties]
вкладка [Расширенные параметры].
Шифрование пароля печати IPP
Если печать выполняется с использованием протокола IPP, для шифрования пароля аутентификации IPP задайте [DIGEST] в качестве способа аутентификации. Зарегистрируйте в адресной книге имя пользователя и пароль для аутентификации IPP отдельно от информации пользователя.
Войдите в систему аппарата в качестве администратора через приложение Web Image Monitor.
Нажмите [Конфигурация] в меню [Управление устройством].
Нажмите [IPP аутентификация] в категории Безопасность.
Выберите DIGEST на вкладке Аутентификация.
Введите данные для Имя пользователя и Пароль.
Нажмите [OK].
После завершения настройки закройте веб-браузер.
Шифрование данных, передаваемых между KDC и аппаратом
Данные, передаваемые между аппаратом и сервером центра распределения ключей (KDC), можно зашифровать путем использования аутентификации Kerberos наряду с аутентификацией Windows или LDAP, что позволяет обеспечить коммуникационную безопасность.
Могут использоваться различные алгоритмы шифрования в зависимости от типа сервера KDC.
Войдите в систему аппарата в качестве администратора через приложение Web Image Monitor.
Нажмите [Конфигурация] в меню [Управление устройством].
Нажмите [Аут. Kerberos] в категории Device Settings.
Выберите алгоритм шифрования для включения.
Только Heimdal поддерживает DES3-CBC-SHA1.
Чтобы использовать DES-CBC-MD5 в Windows Server 2008 R2 или более поздней версии, включите его поддержку в настройках операционной системы.
Нажмите [Ок] и закройте веб-браузер.
