คำแนะนำเกี่ยวกับส่วนประกอบของเครื่อง

ADF

ปิดฝา ADF ลงเมื่อวางต้นฉบับบนกระจกวาง

เมื่อวางต้นฉบับใน ADF หลายแผ่น ADF จะดึงต้นฉบับทีละแผ่นโดยอัตโนมัติ

ฝาครอบ ADF

เปิดฝานี้เพื่อนำต้นฉบับที่ติดอยู่ใน ADF ออก

ที่เปิดฝาครอบ ADF

ดึงที่เปิดนี้ขึ้นเพื่อเปิดฝาครอบ ADF

ถาดป้อนกระดาษสำหรับ ADF

วางต้นฉบับที่นี่

ตัวขยายถาด ADF

เลื่อนตัวขยายออก เมื่อใส่กระดาษที่มีขนาดยาวกว่า A4 ใน ADF

กระจกวาง

วางต้นฉบับโดยคว่ำหน้าลงที่นี่

ฝาปิดกระจกวาง

เปิดฝานี้ขึ้นเพื่อวางต้นฉบับลงบนกระจกวาง

ถาดรองรับสำเนาสำหรับ ADF

ต้นฉบับที่สแกนด้วย ADF จะถูกส่งออกมาที่นี่

ที่กั้นกระดาษสำหรับ ADF

ดึงที่กั้นนี้ออกเพื่อป้องกันต้นฉบับหล่น

แผงควบคุมเครื่อง

อ่านได้ที่ ส่วนประกอบแผงควบคุมการปฏิบัติงานเครื่อง

ช่องระบายอากาศ

ระบายความร้อนเพื่อไม่ให้ภายในตัวเครื่องร้อนจนเกินไป

ฝาครอบสำหรับติดตั้งที่เย็บกระดาษแบบออฟไลน์

ถอดฝาครอบนี้ออกเพื่อติดตั้งที่เย็บกระดาษแบบออฟไลน์

ถาดภายในตัวเครื่อง

สำเนาที่ถ่ายเอกสาร พิมพ์ และแฟกซ์ที่ได้รับจะส่งออกมาที่นี่

ปุ่มเปิดฝาครอบด้านหน้า

กดปุ่มเพื่อเปิดฝาครอบด้านหน้า

ถาดกระดาษด้านล่าง

สามารถเติมกระดาษได้ที่นี่

สำหรับรายละเอียด โปรดดูที่คำแนะนำสำหรับฟังก์ชันของอุปกรณ์เสริมภายนอก(ในยุโรปและเอเชียเป็นหลัก) หรือคำแนะนำเกี่ยวกับฟังก์ชันต่าง ๆ ของตัวเลือกภายนอกของเครื่อง (ในอเมริกาเหนือเป็นหลัก)

Tray 1

สามารถเติมกระดาษได้ที่นี่

ฝาครอบด้านหน้า

เปิดเพื่อดูด้านในของตัวเครื่อง และดึงกระดาษติดออก

เปิดที่นี่เพื่อเปลี่ยนตลับหมึกและชุดดรัม

สวิตซ์เปิดปิดเครื่อง

เปิดสวิตช์เพื่อเปิดเครื่องและใช้งาน หากเครื่องปิดอยู่ ให้กดเปิด

อ่านได้ที่ การเปิด/ปิดเครื่อง

ที่กั้นกระดาษ

ดึงที่กั้นนี้ออกเพื่อป้องกันกระดาษหล่น

ถาดป้อนกระดาษด้วยมือ

ใช้สำหรับถ่ายเอกสารหรือพิมพ์ลงบนกระดาษหนา แผ่นใส OHP ซองจดหมาย และกระดาษสติกเกอร์

ตัวขยายถาดป้อนกระดาษด้วยมือ

ดึงตัวขยายนี้ออกเมื่อโหลดกระดาษ A4, 8¹/₂ × 11 หรือกระดาษที่มีขนาดใหญ่กว่าในถาดป้อนกระดาษด้วยมือ

ที่กั้นกระดาษ

ใช้เพื่อประคองกระดาษที่ป้อนเข้าเครื่องจากถาดป้อนมือให้ตรง โดยให้ปรับให้ชิดกับขอบกระดาษทั้งสองข้าง

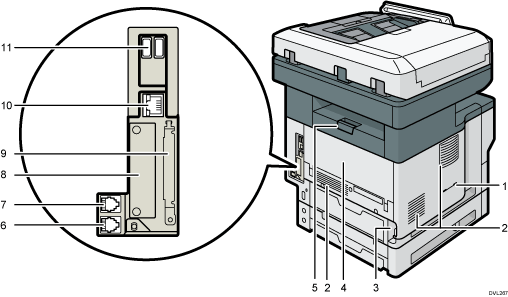

ช่องเสียบหูโทรศัพท์ (อเมริกาเหนือเป็นหลัก)

ติดตั้งแท่นวางหูโทรศัพท์เข้ากับช่องเสียบ

ช่องระบายอากาศ

ระบายความร้อนเพื่อไม่ให้ภายในตัวเครื่องร้อนจนเกินไป

ช่องเสียบสายไฟ

สำหรับเชื่อมต่อสายไฟกับเครื่อง โดยให้เสียบอีกข้างหนึ่งเข้ากับเต้ารับ

ฝาครอบด้านหลัง

เปิดเพื่อดูด้านในของตัวเครื่อง และดึงกระดาษติดออก

เปิดออกเพื่อเปลี่ยนชุดทำความร้อน

ที่เปิดฝาครอบด้านหลัง

ดึงตัวล็อกนี้เพื่อเปิดฝาครอบด้านหลัง

ช่องต่อโทรศัพท์ภายนอก

สำหรับเชื่อมต่อโทรศัพท์ภายนอก

ช่องต่อ G3 interface unit

สำหรับเชื่อมต่อสายโทรศัพท์

ช่องเสียบ

สามารถติดตั้ง Interface Board เพิ่มได้

ช่องเสียบ Expansion Card

ถอดฝาครอบออกเพื่อเสียบ SD Card

พอร์ต Ethernet

เสียบสาย LAN เพื่อเชื่อมต่อเครื่องเข้ากับเครือข่าย

ช่องเสียบ USB

เชื่อมต่ออุปกรณ์ภายนอกต่างๆ เช่น อุปกรณ์สำหรับแตะบัตรเพื่อยืนยันตัวตน (Card Authentication)

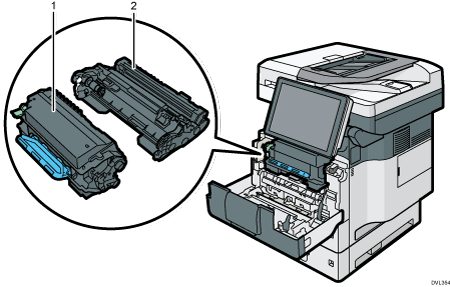

ตลับหมึก

ดึงตลับหมึกและชุดดรัมออกพร้อมกันเป็นชุดเดียว เพื่อนำกระดาษติดออกจากเครื่อง

เมื่อต้องเปลี่ยนตลับหมึก หรือต้องเตรียมตลับหมึกชุดใหม่ จะมีข้อความแสดงขึ้นบนหน้าจอ

สำหรับรายละเอียดเกี่ยวกับข้อความบนหน้าจอเมื่อต้องเปลี่ยนวัสดุสิ้นเปลือง โปรดดูที่ "การเปลี่ยนตลับหมึก" ใน "การบำรุงรักษาเครื่อง"

ถอดตลับหมึกกับชุดดรัมออกมาพร้อมกันเพื่อดึงกระดาษติดออก หากต้องการถอดเฉพาะตลับหมึก ให้ดึงตัวล็อกทางด้านซ้ายของตลับหมึกลง แล้วดึงออก

ชุดดรัม

เมื่อต้องเปลี่ยนชุดดรัม หรือต้องเตรียมชุดดรัมชุดใหม่ จะมีข้อความแสดงขึ้นบนหน้าจอ

สำหรับรายละเอียดเกี่ยวกับข้อความบนหน้าจอเมื่อต้องเปลี่ยนวัสดุสิ้นเปลือง โปรดดูที่ "การเปลี่ยนชุดดรัม" ใน "การบำรุงรักษาเครื่อง"

สำหรับ IM 350F, IM 350, IM 430F:

เมื่อจำเป็นต้องเปลี่ยนชุดดรัม โปรดติดต่อตัวแทนผู้ให้บริการ

ชุดทำความร้อน

ดึงชุดทำความร้อนออก และนำกระดาษติดออก

เมื่อต้องเปลี่ยนชุดทำความร้อน หรือต้องเตรียมชุดทำความร้อนชุดใหม่ จะมีข้อความแสดงขึ้นบนหน้าจอ

สำหรับรายละเอียดเกี่ยวกับข้อความที่ปรากฏบนหน้าจอเมื่อต้องเปลี่ยนวัสดุสิ้นเปลือง โปรดดูที่ "การเปลี่ยน Maintenance Kit" ใน "การบำรุงรักษาเครื่อง"

สำหรับ IM 350F, IM 350, IM 430F:

เมื่อจำเป็นต้องเปลี่ยนชุดทำความร้อน โปรดติดต่อตัวแทนผู้ให้บริการ

ที่วางชุดเย็บลวด

ชุดเย็บลวด

ช่องสำหรับเย็บลวด

สวิตช์แบบเลื่อน

ไฟ LED (เพื่อแสดงสถานะเมื่อลวดเย็บหมด)

ที่ยึดลวดเย็บกระดาษ

ตลับลวดเย็บกระดาษ

แผ่นปิด
