U kunt originelen laden en scannen op een type 1, 2 of 3 apparaat.

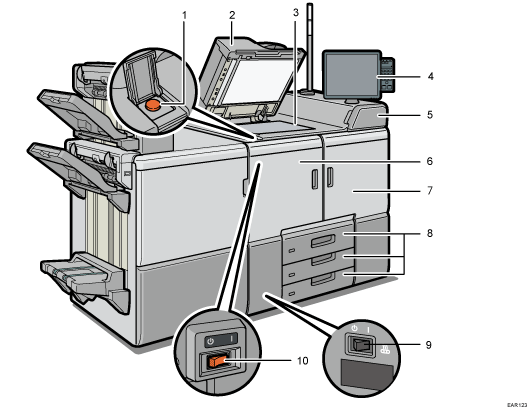

Aanzicht vanaf de voor- en linkerkant
Hoofdstroomschakelaar
Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het klepje van de hoofdstroomschakelaar en schakelt u deze in.
ADF
Laat de ADF zakken over de originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
Glasplaat
Plaats originelen hier met de bedrukte zijde naar beneden.
Bedieningspaneel
Tonercartridgeklep
Open deze om de tonercartridges te vervangen.
Linker voorpaneel
Open deze om vastgelopen papier te verwijderen of de stroom aan- of uit te schakelen.
Rechter voorpaneel
Openen om papierstoringen te verwijderen
Papierlade (lade 1-3)
Hier plaatst u het papier in. Lade 1 is een tandemlade waar het papier aan de linkerkant automatisch naar rechts gaat wanneer het papier daar op is.
Een indicatielampje aan de linkerkant van de voorkant van de lade brandt als papier wordt ingevoerd.
Schakelaar overdrachtsverwarmer
De schakelaar bevindt zich aan de binnenzijde van het linker voorpaneel. Zie Schakelaar overdrachtsverwarmer.
Aan/uit-schakelaar
Schakel deze schakelaar om als u het apparaat volledig wilt uitschakelen. De aan/uit-schakelaar moet bij normaal gebruik aan blijven. De schakelaar bevindt zich aan de binnenzijde van het linker voorpaneel. Voor meer informatie, zie Onderhoud en beheer.

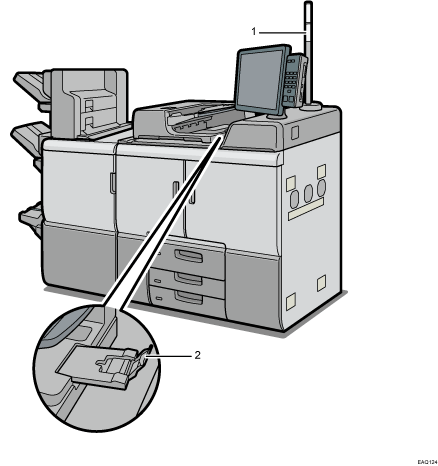

Aanzicht vanaf de voor- en rechterkant
Statuslamp
Zie Functies van het waarschuwingslampje.
Dit onderdeel is optioneel voor apparaten van type 1, maar is bevestigd aan andere modellen.
ADF-verlengstuk
Trek dit verlengstuk uit om groot papier te ondersteunen.

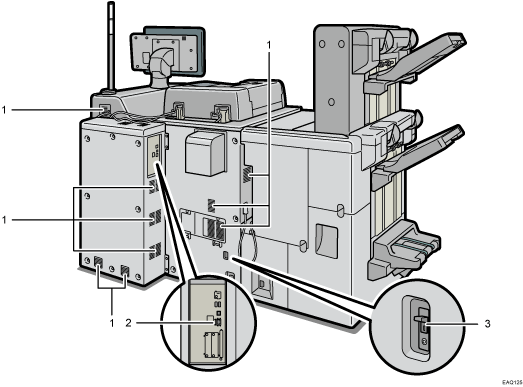

Aanzicht vanaf de achter- en rechterkant
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Aansluitpoort voor beheer op afstand
Gebruik deze om de service voor beheer op afstand (Ricoh @Remote) via internet te gebruiken. Afhankelijk van het land, de regio of de omgeving is Ricoh @Remote mogelijk niet beschikbaar.
Aardlekschakelaar
Beschermt gebruikers tegen elektrische schokken. Voor meer informatie over het controleren van de aardlekschakelaar, zie Onderhoud en beheer.
Als u een grote hoeveelheid afdruktaken uitvoert in een omgeving met een hoge temperatuur, is het mogelijk dat de afdruktaken worden onderbroken en de ventilatoren in het apparaat bij de ventilatieopeningen blijven draaien om het apparaat af te koelen.
De ventilator in het apparaat aan de ventilatieopeningen kan blijven draaien om het apparaat te koelen na een grote afdruktaak.
