Guida alle funzioni delle opzioni esterne della macchina

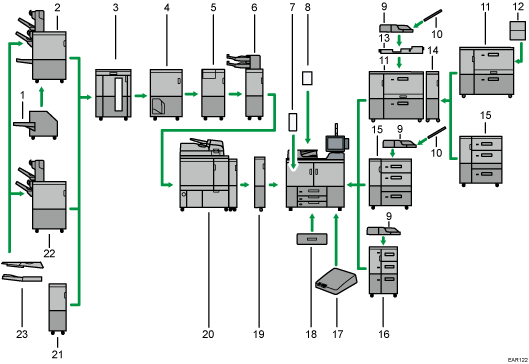

Macchina di Tipo 1

1. Rifilatrice

   Consente di tagliare il bordo anteriore del blocco libro dopo che è stata eseguita la pinzatura a sella.

2. Booklet Finisher SR5120

   Fascicola, impila e pinza più fogli di carta. La funzione Pinzatura a sella permette di pinzare più fogli al centro e piegarli a libretto. Comprende i seguenti vassoi carta:

   • Vassoio basculante finisher 1

   • Vassoio basculante finisher 2

   • Vassoio libretti finisher

   Le copie o stampe possono essere perforate se l'unità opzionale di perforazione è installata sul finisher.

3. Impilatore ad alta capacità

   Comprende i seguenti vassoi carta:

   • Vassoio superiore impilatore

   • Vassoio impilatore

   Il vassoio superiore impilatore può contenere fino a 250 fogli di carta, mentre il vassoio impilatore ne può contenere fino a 5000. È possibile collegare fino a due impilatori ad alta capacità.

4. Rilegatore ad anelli

   Consente di rilegare fogli di carta con un dorso ad anelli.

5. Unità di piegatura multipla

   Applica le seguenti piegature: Piegatura a metà, Piegatura a lettera esterna, Piegatura a lettera interna, Piegatura parallela doppia, Piegatura a doppia anta e Piegatura a Z.

6. Introduttore copertine

   Inserisce copertine o fogli di separazione fra le copie o le stampe.

7. Unità antiarricciamento

   Appiattisce le arricciature dei fogli per impedire che si verifichino inceppamenti.

8. Kit rilevamento doppia alimentazione ADF

   Rileva una doppia alimentazione dell'originale quando viene posizionato nell'ADF.

9. Vassoio bypass multiplo (Vassoio A)

   Contiene fino a 500 fogli di carta.

10. Vassoio banner del vassoio bypass multiplo (Vassoio A)

    Consente di caricare carta di grande formato nel vassoio bypass multiplo (Vassoio A).

11. LCT ampio a due vassoi

    Contiene fino a 4.800 fogli di carta. Si possono caricare formati carta fino a SRA3 o 13 × 19¹/₅. È possibile collegare fino a due LCT ampi a due vassoi.

12. Vassoio banner dell'LCT ampio a due vassoi

    Consente di caricare carta di grande formato nell'LCT ampio a due vassoi.

13. Kit collegamento bypass multiplo

    Collega il vassoio bypass multiplo (Vassoio A) all'LCT ampio a due vassoi.

14. Unità di collegamento dell'LCT ampio a due vassoi

    Collega un LCT ampio a un LCT ampio aggiuntivo.

15. LCT ampio a tre vassoi

    Contiene fino a 4.000 fogli di carta. Si possono caricare formati carta fino a SRA3 o 13 × 191/5.

16. LCT

    Contiene fino a 4.550 fogli di carta.

17. Unità interfaccia

    Consente di collegare ulteriori opzioni alla macchina.

18. Unità vassoio A3/11 × 17

    Se si utilizza questa unità è possibile caricare nel Vassoio 1 formati A3, 11 x 17 o più grandi. Se si installa il vassoio formato A3/11 x 17 sulla macchina non è possibile utilizzarlo come vassoio tandem.

    Un indicatore sul lato anteriore sinistro del vassoio si illumina durante l'alimentazione della carta.

19. Unità intermedia di raffreddamento

    Raffredda le copie o le stampe.

20. Rilegatrice professionale

    Applica della colla sul bordo dei fogli per rilegarli in un unico libretto.

21. Unità di collegamento finisher

    Questa opzione è richiesta per il collegamento di un finisher di un altro produttore.

22. Finisher SR5110

    Fascicola, impila e pinza più fogli di carta. Comprende i seguenti vassoi carta:

    • Vassoio basculante finisher 1

    • Vassoio basculante finisher 2

    Le copie o stampe possono essere perforate se l'unità opzionale di perforazione è installata sul finisher.

23. Vassoio di uscita carta banner serie SR5000

    Consente di espellere carta con lunghezza orizzontale pari o superiore a 487,8 mm (19,21 pollici) nel Finisher SR5110 o nel Finisher libretti SR5120.

24. Segnalatore luminoso

    Lo stato di funzionamento della macchina è indicato da spie luminose. Opzionale per macchine del Tipo 1, ma integrato negli altri modelli. Vedere Guida alle funzioni del segnalatore luminoso.

25. Vassoio basculante

    Questo vassoio è in grado di fascicolare e impilare i fogli stampati per copia o lavoro di stampa.

26. Booklet Finisher SR5100

    Fascicola, impila e pinza più fogli di carta. Comprende i seguenti vassoi carta:

    • Vassoio superiore finisher

    • Vassoio basculante finisher

    • Vassoio libretti finisher

    Le copie o stampe possono essere perforate se l'unità opzionale di perforazione è installata sul finisher.

27. Finisher SR5090

    Fascicola, impila e pinza più fogli di carta. Comprende i seguenti vassoi carta:

    • Vassoio superiore finisher

    • Vassoio basculante finisher

    Le copie o stampe possono essere perforate se l'unità opzionale di perforazione è installata sul finisher.

28. Pareggiatore in uscita

    Pareggia i fogli in uscita sul vassoio basculante del finisher
