Namen en functies van onderdelen
- De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Als dit toch gebeurt, bestaat er kans op brand als gevolg van oververhitte interne elementen.
Symbolen voor regio A en regio B
(voornamelijk Europa en Azië), (voornamelijk Europa) of (voornamelijk Azië)
(voornamelijk in Noord-Amerika)
De verschillen tussen de functies van Regio A en Regio B-modellen worden aangegeven door twee symbolen.
Lees de informatie die wordt aangegeven door het symbool dat overeenkomt met de regio van het model dat u gebruikt.
Voor meer informatie over welk symbool correspondeert met het model dat u gebruikt, raadpleegt u "Modelspecifieke informatie".

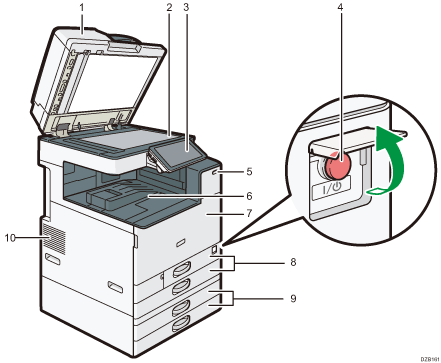

Aanzicht vanaf de voor- en linkerkant
Klep van glasplaat/automatische documentinvoer (ADF)
Breng de klep omlaag op originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
Glasplaat
Plaats originelen hier met de voorzijde onder.
Bedieningspaneel
Hoofdstroomschakelaar
Als u de stroom wilt in- of uitschakelen, opent u het klepje van de hoofdstroomschakelaar en drukt u op de hoofdstroomschakelaar.
Bewegingssensor
Detecteert personen die het apparaat naderen.
Interne lade 1
Gekopieerd of afgedrukt papier en ontvangen faxpagina's worden hier afgeleverd. En het papier wordt uitgevoerd onder de papierhouder die is bevestigd in de interne lade.
Voorpaneel
U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.
Papierladen (lade 1, 2)
Standaardpapierladen. Hier plaatst u het papier in.
Onderste papierladen (lade 3, 4)
Optionele papierladen. Hier plaatst u het papier in.
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Houd rekening met het volgende wanneer u de papierhouder van de interne lade gebruikt:
Wanneer u het uitvoervel uit de bovenkant van de interne lade hebt getrokken, dient u het vel niet terug te duwen onder de papierhouder. De papierhouder is niet geschikt voor het uitvoervel en hierdoor kan een papierstoring ontstaan.
Aanzicht vanaf de voor- en rechterkant
ADF-verlengstuk
Trek dit verlengstuk uit om te voorkomen dat originelen die groter zijn dan B4-formaat of 81/2 × 14 vallen.
Handinvoer
Gebruik de invoer om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet in de papierladen kan worden geplaatst.
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders worden uitgelijnd met de randen van het papier.
Verlengstuk
Trek dit verlengstuk uit wanneer u papier plaatst dat groter is dan A4-formaat
, 81/2 × 11.Onderste rechterpaneel
Open dit paneel om vastgelopen papier te verwijderen.
Rechterpaneel
Open dit paneel om vastgelopen papier te verwijderen.
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.

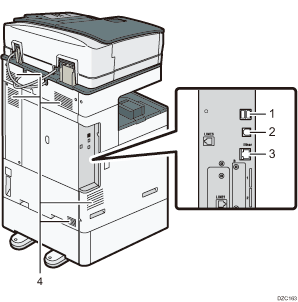

Aanzicht achterkant en linkerkant (voornamelijk Europa) (voornamelijk Noord-Amerika)
USB 2.0-interface Type A
Gebruik de poort om verbinding te maken met het IC-kaartverificatieapparaat.
USB 2.0-interface type B
Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
Ethernet-interface
Gebruik de poort om het apparaat op het netwerk aan te sluiten of om de service voor beheer op afstand (Ricoh @Remote) via internet te gebruiken.
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.

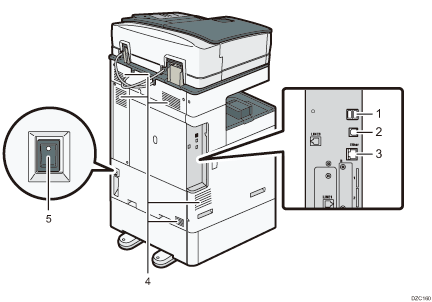

Aanzicht achterkant en linkerkant (voornamelijk Azië)
USB 2.0-interface Type A
Gebruik de poort om verbinding te maken met het IC-kaartverificatieapparaat.
USB 2.0-interface type B
Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
Ethernet-interface
Gebruik de poort om het apparaat op het netwerk aan te sluiten of om de service voor beheer op afstand (Ricoh @Remote) via internet te gebruiken.
Ventilatieopening
Met gaten voor ventilatie binnen in het apparaat wordt voorkomen dat de interne onderdelen oververhit raken.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Schakelaar voor antivochtigheidsverwarmer
Zet de schakelaar op "Aan" om te voorkomen dat papier vocht opneemt zodat een goede afdrukkwaliteit kan worden behouden. Gebruik deze functie wanneer u het apparaat in een vochtige omgeving of in een omgeving met een lage temperatuur gebruikt.
