Guia de les funcions de les opcions externes de la màquina

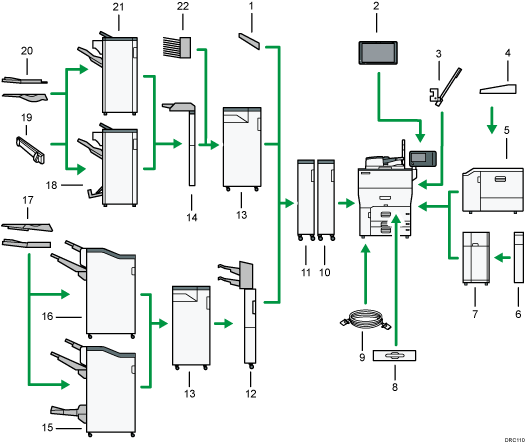

Il·lustració numerada de la il·lustració de les opcions externes

  1. Safata de còpies

    Si la seleccioneu com a safata de sortida, les còpies/impressions sortiran per aquí, cara avall.

  2. Smart Operation Panel

    Aquest panell de control es proporciona amb operativitat avançada.

  3. Multi bypass banner sheet tray

    Us permet introduir paper amb una longitud horitzontal de 487,8 mm (19,21 polzades) o més, a la safata d'omissió.

  4. Banner sheet guide tray

    Us permet introduir paper amb una longitud horitzontal de 487,8 mm (19,21 polzades) o més, a la safata d'omissió.

  5. LCT de grans formats

    Admet 2.200 fulls de paper. Utilitzeu-la per copiar o imprimir transparències, etiquetes adhesives, paper translúcid, i papers de mida personalitzada.

  6. Unitat d'extensió

    S'acobla a l'LCT i té capacitat per a 2.500 fulls de paper B4 JISHoritzontal, A4Horitzontal, 81/2 × 14Horitzontal, o 81/2 × 11Horitzontal.

  7. Safata de gran capacitat (LCT)

    Té capacitat per a 4.400 fulls de paper.

  8. Unitat de safata A3/11 × 17

    Podeu carregar formats de paper fins a A3Horitzontal o 11 × 17Horitzontal a la safata 1 fent servir aquesta unitat. Substituïu aquesta safata per la Safata 1. Si instal·leu la unitat de safata A3/11 × 17 a la màquina, no la podeu fer servir com a safata tàndem.

  9. Còpia en connexió

    Us permet utilitzar la funció de connectar còpies.

  10. Unitat allisadora

    Aplana els fulls amb ondulacions per impedir que el paper s'encalli.

  11. Unitat buffer pass

    Refreda les còpies o impressions.

  12. Intercalador doble

    Insereix portades o separadors a les còpies o impressions en paper.

  13. Unitat de plec

    La unitat de plec múltiple pot aplicar els plecs següents: plec per la meitat, plec carta cap a fora, plec carta cap a dins, plec doble paral·lel, plec amb finestra i plec en Z.

  14. Intercalador

    Insereix portades o separadors a les còpies o impressions en paper.

  15. Booklet Finisher SR5080

    Classifica, apila i grapa múltiples fulls de paper. La funció d'enquadernació amb cavallet permet grapar les còpies per la part central i plegar-les per formar fullets. Consisteix en les següents safates de paper:

    • Safata superior del finisher

    • Safata de desplaçament del finisher

    • Safata del plegador de fullets

    Les impressions es poden perforar si hi ha instal·lada la unitat de perforació opcional al finisher.

  16. Finisher SR5070

    Classifica, apila i grapa múltiples fulls de paper. Consisteix en les següents safates de paper:

    • Safata superior del finisher

    • Safata de desplaçament del finisher

    Les impressions es poden perforar si hi ha instal·lada la unitat de perforació opcional al finisher.

  17. Safata de sortida de sèrie SR5000 per a fulls de banner

    Us permet utilitzar paper amb una longitud horitzontal de 487,8 mm (19,21 polzades) o més al Finisher SR5070 o al Booklet Finisher SR5080.

  18. Booklet Finisher SR4130

    Classifica, apila i grapa múltiples fulls de paper. La funció d'enquadernació amb cavallet permet grapar les còpies per la part central i plegar-les per formar fullets. Consisteix en les següents safates de paper:

    • Safata superior del finisher

    • Safata de desplaçament del finisher

    • Safata del plegador de fullets

    Les còpies es poden perforar si hi ha instal·lada la unitat de perforació opcional al finisher.

  19. Emparellador d'impressions

    Iguala els fulls que arriben a la safata de desplaçament del finisher.

  20. Safata de sortida de sèrie SR4000 per a fulls de banner

    Us permet utilitzar paper d'una longitud horitzontal de 487,8 mm (19,21 polzades) o més, al Finisher SR4120 o al Booklet Finisher SR4130.

  21. Finisher SR4120

    Classifica, apila i grapa múltiples fulls de paper. Consisteix en les següents safates de paper:

    • Safata superior del finisher

    • Safata de desplaçament del finisher

    Les còpies es poden perforar si hi ha instal·lada la unitat de perforació opcional al finisher.

  22. Mailbox

    Classifica el paper imprès. Consta de les safates de sortida 1 - 9 de la bústia.

Nota

  • No podeu instal·lar diversos finishers alhora.

  • Per utilitzar l'intercalador doble, és necessari el Finisher SR5070 o el Booklet Finisher SR5080.

  • Per utilitzar la unitat de plec múltiple, és necessari el Finisher SR4120, Booklet Finisher SR4130, Finisher SR5070 o Booklet Finisher SR5080.

  • Per utilitzar l'intercalador, és necessari el Finisher SR4120 o el Booklet Finisher SR4130.

  • Per utilitzar l'emparellador d'impressions, Finisher SR4120 o Booklet Finisher SR4130.

  • Per utilitzar la bústia, és necessari el Finisher SR4120 o el Booklet Finisher SR4130.

  • Traieu les impressions del Finisher SR4120 o Booklet Finisher SR4130 pel costat esquerre. Si les traieu en angle o cap al davant, la safata de desplaçament podria aixecar-se i quedarien atrapades.
